福建省南平市1.2MW分布式屋頂光伏發電項目案例解析：領祺PBox6220-PQCT群調群控AGCAVC一體化解決方案
一、項目概述
隨著”雙碳”目標深入推進與整縣（市、區）屋頂分布式光伏開發試點工作的持續落地，福建省南平市一批高耗能的制造業屋頂資源被快速盤活。本項目裝機容量為1.2MW，業主為福建省南平市某門窗科技企業，利用其建筑物屋頂建設分布式光伏發電系統，采用”自發自用、余電上網”模式，并按照電網調度要求實現**“四可”功能**（可觀、可測、可調、可控）。
項目核心參數一覽：
| 項目參數 | 詳情 |
|---|---|
| 項目時間 | 2026年7月 |
| 項目所在地 | 福建省南平市 |
| 裝機容量 | 1.2MW |
| 并網模式 | 自發自用，余電上網 |
| 調度功能 | ”四可”（可觀/可測/可調/可控） |
| 核心協調裝置 | 領祺 PBox6220-PQCT 一臺（群調群控 AGCAVC） |
| 業主類型 | 某門窗制造企業屋頂 |
業主背景與建設意義
南平市地處閩北，是福建省重要的綠色生態屏障和制造業基地之一。該某門窗科技企業屋頂面積充裕、用電負荷穩定、生產連續性強，屋頂光伏項目既能消納企業自身用電、降低生產用電成本，又能在系統輸出富余時向電網反送電，提高清潔能源占比。
“自發自用、余電上網”模式特別契合連續性生產企業的用電曲線：白天生產時段光伏出力與負荷高度匹配，余電極少上網，自用電比例高、投資回收周期短；同時按照電網調度”四可”要求部署分布式電源協調裝置，可實現對光伏出力、并網點電壓電流、功率因數等關鍵參數的實時監測與調度控制。
二、領祺所提供產品及設備清單
針對本項目”自發自用、余電上網 + 四可調度”的核心訴求，杭州領祺科技為本項目提供了分布式電源協調裝置（群調群控AGCAVC）整套解決方案，具體設備清單如下：
| 序號 | 設備名稱 | 型號/規格 | 數量 | 備注 |
|---|---|---|---|---|
| 1 | 分布式電源協調裝置（群調群控 AGCAVC） | 領祺 PBox6220-PQCT | 1 臺 | 項目核心協調控制設備 |
| 2 | 縱向加密裝置 | 與調度數據網配套 | 1 臺 | 保障調度數據通信安全 |
| 3 | 4G 路由器 | 工業級 | 1 臺 | 調度數據無線上行通道 |
| 4 | 時鐘同步裝置 | IRIG-B / 1588 | 1 臺 | 全站時間統一基準 |
| 5 | UPS 電源 | 在線式 | 1 臺 | 廠站端斷電后關鍵設備持續供電 |
| 6 | 數據交換機 | 工業以太網 | 1 臺 | 站內通信組網 |

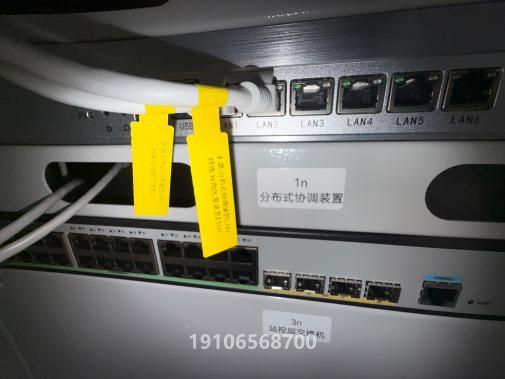

PBox6220-PQCT：分布式電源協調裝置核心
領祺 PBox6220-PQCT 是杭州領祺科技針對分布式光伏”群調群控”場景自主研發的協調控制裝置。該裝置在項目中承擔以下關鍵職責：
- 數據匯聚：采集站內逆變器、匯流箱、并網點電表、箱變測控等設備的運行數據；
- 協議轉換：將各廠家設備私有協議統一轉換為調度要求的 IEC 104 / IEC 61850 等標準規約；
- AGC/AVC 調節：依據調度下發的有功/無功目標值，對逆變器進行毫秒級閉環調節，實現”群調群控”；
- 四遙聯調：與省級/地市級調度主站完成遙測、遙信、遙控、遙調聯調，確保”四可”功能完整可用；
- 縱向加密通信：與縱向加密裝置配合，構建調度數據網安全通道。
輔助設備協同

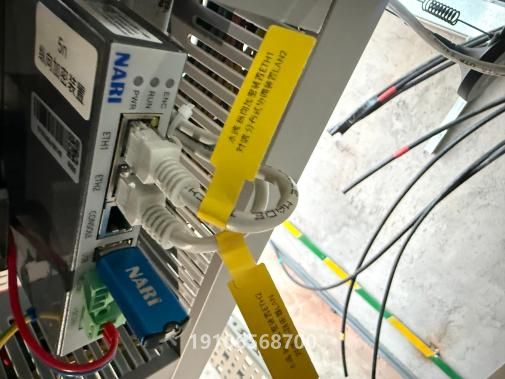

- 縱向加密裝置：為調度數據網提供身份認證、數據加密與完整性保護，滿足電力監控系統安全防護要求；

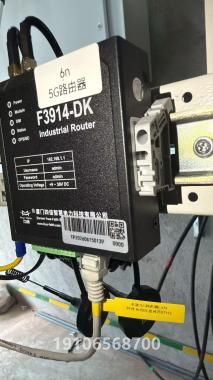

- 4G 路由器：作為有線鏈路備份或現場無光纖場景下的調度數據上行通道；

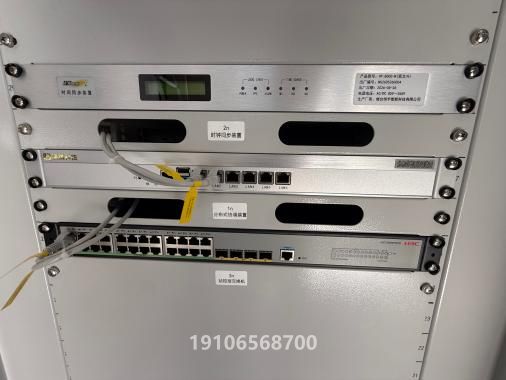

- 時鐘同步裝置：保證站內 SOE（事件順序記錄）、AGC/AVC 調節時序與調度主站嚴格對齊；

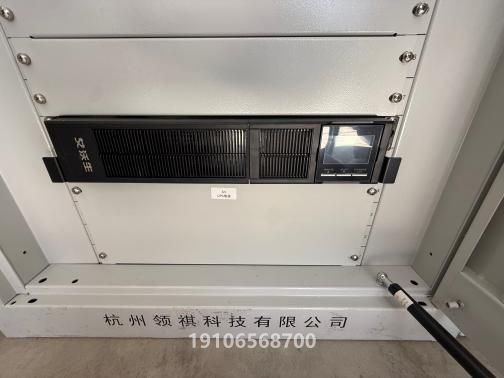

- UPS 電源：在廠站交流失電時，為 PBox6220-PQCT、縱向加密、交換機等關鍵設備持續供電，保障調度通信不中斷；
- 數據交換機：組建站內工業以太網，承載各智能設備間的數據交互。
三、項目調試與聯調實施
本項目調試工作由杭州領祺技術服務團隊與現場施工方、業主單位共同推進，按”由內到外、由站到網”的順序分階段完成，主要包括以下五個步驟：

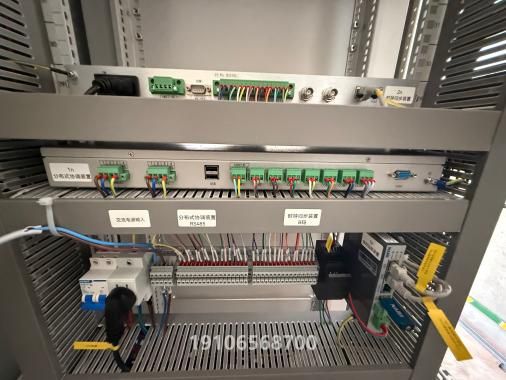

1. 站端數據采集調試、場站加密調試、主站調度通道調試
- 站端數據采集調試：完成 PBox6220-PQCT 與逆變器、匯流箱、并網電表、箱變測控等設備的數據通信聯調，確認所有測點（電壓、電流、功率、發電量、狀態量）數據準確無誤；
- 場站加密調試：完成縱向加密裝置與 PBox6220-PQCT 的對接，驗證證書加載、隧道建立、數據加密傳輸均正常；
- 主站調度通道調試：通過 4G 路由器或有線鏈路，與省級/地市級調度主站建立調度數據網通道，驗證鏈路穩定性。
2. AGVC（AGC/AVC）配置及測試
- 在 PBox6220-PQCT 中配置 AGC（有功功率控制）與 AVC（無功電壓控制）策略；
- 按照調度下發曲線進行功率跟蹤測試，確認調節精度、響應時間均滿足并網要求；
- 模擬各種工況（如輻照度突變、負荷突變），測試調節穩定性。
3. 調度集控集調、四遙聯調
- 與調度主站完成遙測、遙信數據接入測試，確認數據刷新周期與精度；
- 接收調度主站下發的遙控、遙調指令，驗證指令執行鏈路通暢、響應及時；
- 完成”四可”功能聯調，確保項目滿足調度對分布式電源的全面管控要求。
4. AGCAVC（群調群控）對點
- 本項目裝機容量 1.2MW，作為分布式光伏項目納入調度”群調群控”管理體系；
- PBox6220-PQCT 作為群調群控的核心協調裝置，與上級調度主站完成 AGC/AVC 對點；
- 實現對整站出力的統一協調控制，滿足電網對分布式電源的集群化管理需求。
5. 調度對點聯調、聯調報告
- 完成與調度主站的全口徑對點聯調，包括數據、信號、指令、控制、保護等所有點表；
- 編制并提交《聯調報告》，記錄所有測試用例、測試結果及遺留問題清單；
- 經調度主站確認后，項目正式進入并網試運行階段。
四、項目投運與運行效果
經過領祺技術服務團隊與各方的緊密協作，本項目已按照調度要求完成全部聯調測試，正式并網投運。項目運行情況如下：
| 運行指標 | 數值/狀態 |
|---|---|
| 裝機容量 | 1.2MW |
| 并網模式 | 自發自用、余電上網 |
| 自用電比例 | 高（白天生產時段負荷與光伏出力高度匹配） |
| “四可”功能 | 全部完成并通過調度驗收 |
| 群調群控 AGCAVC | 已接入調度主站，具備集群協調控制能力 |
| 數據上行通道 | 4G 鏈路 + 調度數據網（雙備份） |
| 全站時間同步 | 時鐘同步裝置統一基準 |
項目價值
- 業主價值：白天生產時段光伏出力基本被企業負荷消納，顯著降低生產用電成本，余電上網進一步增加收益；
- 電網價值：通過 PBox6220-PQCT 實現”四可”，調度可實時掌握項目出力并根據電網需要進行調節，提升分布式光伏的可控性；
- 示范價值：作為福建省南平市制造業屋頂分布式光伏的典型案例，為后續同類項目（特別是具有連續性生產負荷的制造業廠房屋頂）提供可復制的技術方案與工程經驗。
五、項目經驗與方案復用建議
關鍵經驗
- 產品選型匹配”四可 + 群調群控”雙重需求：本項目不僅要求具備基本的”四可”功能，還被納入調度”群調群控”管理體系，領祺 PBox6220-PQCT 同時支持 AGC/AVC 協調控制與調度對點，一臺設備即可滿足調度全部要求，避免多裝置堆疊帶來的通信與協調復雜度；
- 輔助設備按”調度合規 + 工程可行”雙線配置：縱向加密、時鐘同步、UPS、工業交換機均嚴格按電力監控系統安全防護與并網驗收要求配置，確保項目一次性通過驗收；
- 調試流程標準化：領祺技術服務團隊按”采集→加密→通道→AGC/AVC→四遙→群調群控→對點聯調”七步法推進，調試進度可控、問題定位高效。
適用場景復用
本方案對以下場景具有較強的復用價值：
- 裝機容量在 數百 kW 至數 MW 區間的工商業屋頂分布式光伏項目；
- 采用”自發自用、余電上網”模式、要求”四可”功能的工商業項目；
- 被納入調度”群調群控”管理體系、需要 AGC/AVC 協調控制的項目；
- 現場無光纖或需要快速部署的項目（4G 鏈路可作為主通道或備份通道）。
六、FAQ 常見問題
Q1：本項目裝機1.2MW，為什么需要群調群控AGCAVC？
A：根據國家及地方電網調度運行規定，分布式光伏項目并網需滿足”四可”要求。對于接入電壓等級較高、裝機容量較大（通常兆瓦級以上）、或被納入集群化管理的分布式光伏項目，調度還要求配置 AGC/AVC 協調控制能力，即”群調群控”。本項目裝機 1.2MW 屬于調度重點管控范圍，因此必須配置領祺 PBox6220-PQCT 這類分布式電源協調裝置。
Q2：領祺 PBox6220-PQCT 裝置能同時支持 AGC 和 AVC 嗎？
A：可以。PBox6220-PQCT 是領祺針對分布式”群調群控”場景研發的協調控制裝置，同時集成 AGC（有功功率控制）與 AVC（無功電壓控制）功能，支持毫秒級閉環調節，可與調度主站直接對接完成群調群控聯調。
Q3：縱向加密裝置在本項目中是必須的嗎？
A：是必須配置。分布式光伏項目接入電力調度數據網，必須按照《電力監控系統安全防護規定》等相關規范要求，配置縱向加密認證裝置，為調度數據通信提供身份認證、加密傳輸與完整性保護。PBox6220-PQCT 與縱向加密裝置協同工作，共同保障調度數據網安全。
Q4：4G 路由器在本項目中的作用是什么？
A：4G 路由器在本項目中承擔調度數據無線上行通道的角色。在現場不具備光纖接入條件時，4G 鏈路可作為主用通道；在具備光纖條件時，4G 鏈路可作為備份通道，提升調度通信的可靠性。本項目配置 4G 路由器即是為調度數據上行提供冗余保障。
Q5：本方案是否適用于其他省份的同類工商業屋頂光伏項目？
A：適用。領祺 PBox6220-PQCT 系列分布式電源協調裝置已在國內多個省份、不同電壓等級、不同裝機容量的分布式光伏項目中得到應用，支持 IEC 104、IEC 61850、Modbus 等多種標準協議，可與各省/地市調度主站靈活對接。技術方案與工程經驗可在全國范圍內復用。
關于作者
作者：WangYiDa，杭州領祺科技技術服務工程師，長期從事分布式光伏、儲能及微電網項目的協調控制裝置調試與并網服務工作。
