PFCS-3000B新能源場站一次調頻解決方案：快速頻率響應與AGC協同控制

PFCS-3000B 通過毫秒級采樣、策略運算和控制報文輸出，將并網點頻率、電壓、AGC指令、壓板狀態與發電單元運行狀態統一納入閉環計算，幫助新能源場站在涉網試驗和實際運行中穩定、快速、可驗證地完成一次調頻響應。

一次調頻裝置現場接入與通信環境示意

一、應用背景

新能源場站具有出力波動大、受天氣影響明顯、并網運行不確定性高等特點。隨著光伏、儲能等裝機比例提升，電網對場站快速頻率響應、快速調壓、調度協同和動作可追溯能力提出了更高要求。

  • 頻率越限時，場站需要在較短時間內完成檢測、計算、限幅、分配和下發，避免頻率擾動繼續擴大。
  • AGC/AVC 與一次調頻需要協同工作，既要保證調度目標，又要避免反向指令互相抵消。
  • 涉網試驗需要可在線調整的定值、測試通道、頻率校準和動作記錄，減少重復下裝工程和現場接線工作。

二、核心能力

2.1 控制邏輯

裝置按配置的運行周期循環計算。頻率正常時持續更新 P0，作為頻率擾動發生時的有功初始穩態功率；頻率越過調節死區并滿足延時判據后，進入一次調頻動作計算；若未越死區，則繼續判斷頻率變化率是否觸發慣量輸出。

  • 低頻時增加有功輸出，高頻時減少有功輸出，采用有功-頻率下垂曲線控制。
  • 收到 AGC 指令時，按照“同向疊加、反向閉鎖”的原則處理；當 AGC 指令與一次調頻方向沖突時，優先保障一次調頻動作有效性。
  • 輸出前執行有功限幅、上下限校驗，并結合投入/閉鎖/就地狀態判斷是否真正下發到發電單元。

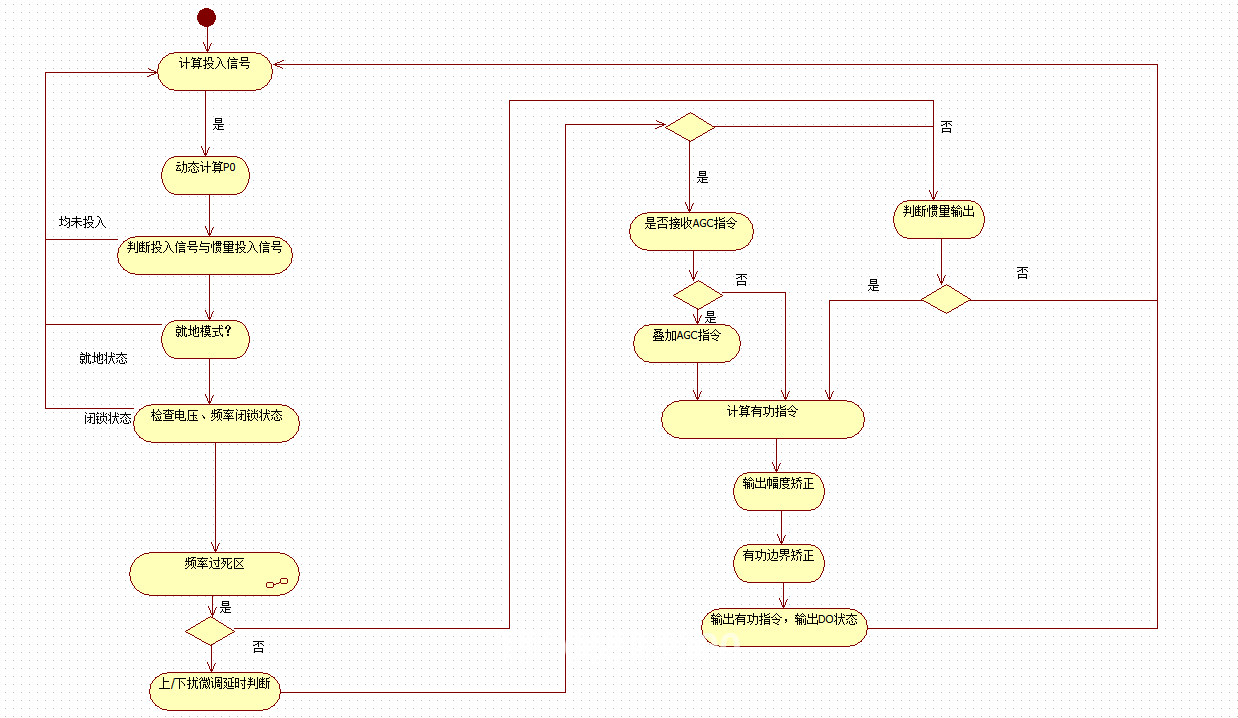

一次調頻控制計算流程

2.2 關鍵定值參數

參數典型/初始值說明
過頻調差率 / 欠頻調差率3影響有功與頻率計算；不同地區可按現場要求整定，安徽地區示例為 3
額定功率 Pn電站容量取光伏電站標稱額定功率，用于調頻輸出計算和限幅
基準頻率50Hz一般保持默認值
電壓閉鎖上限 / 下限65 / 50額定相電壓為 57.7V 時的默認值；現場按 110%-115%、85%-90% 區間調整
有功調節死區1%涉網試驗做有功梯度時可臨時調整為 0.1 或 0.01，試驗后恢復
慣量時間常數0按涉網試驗要求設置；為 0 時慣量相關計算不生效
慣量頻率變化死區0作為慣量響應速度閾值，頻率變化率超過該值動作
慣量響應投入0/1需要慣量響應時置 1，開啟慣量響應功能

三、核心能力指標

能力說明客戶價值
毫秒級響應策略運算周期、調頻/調壓控制報文發出時間可按 ≤5ms 指標設計縮短檢測到控制輸出的鏈路時間，提高涉網試驗通過率
高精度頻率采集支持交流采樣與快頻裝置采集；頻率測量精度可達 ±0.002Hz/≤0.003Hz 級為一次調頻和慣量響應提供可靠觸發基礎
AGC協同支持閉鎖AGC、閉鎖一次調頻、疊加AGC指令、同向疊加/反向閉鎖等協作模式避免調頻動作與AGC指令互相沖突
在線定值配置壓板、定值參數、AGC協作模式可在線修改，無需重啟現場調試靈活，適配不同區域技術要求
動作閉鎖與限幅按投入狀態、閉鎖狀態、就地狀態、有功上下限和限幅策略輸出安全指令降低誤動、越限和異常設備參與控制的風險

四、聯調與試驗優勢

  • 測試模式通過測試時間自動倒計時，時間歸零后退出測試，適合涉網試驗和臨時屏蔽。
  • 頻率、電壓可基于標準信號進行現場校準，優先采用偏移校準，必要時采用系數校準。
  • 動作記錄包含頻率、計算有功指令、執行有功指令、P0、AGC指令值和一次調頻動作信號，便于試驗復盤。
  • 異常發電單元可在指令下發瞬間被屏蔽，避免向異常設備繼續發送調節指令。

五、產品特點

  • 配置清晰：測點、定值、壓板、DO、測試模式均可按工程階段逐項核對。
  • 響應快速：支持毫秒級測量、策略運算和控制報文輸出，滿足新能源場站快速響應要求。
  • 協同完備：兼顧一次調頻、AGC指令、閉鎖狀態、就地狀態和安全限幅。
  • 試驗友好：支持在線定值調整、測試信號輸入和試驗模式，減少重復下裝和現場反復接線。

六、適用場景

場景推薦關注點
光伏電站一次調頻改造并網點頻率采集、AGC協同、發電單元群調分配、軟硬壓板投入
儲能/構網設備快速支撐頻率變化率、慣量響應投入、慣量時間常數、調頻系數和限幅策略
涉網試驗與第三方測試測試通道、標準信號校準、有功調節死區臨時調整、動作記錄與導出
多廠家系統接入RS-485、以太網、IEC104、IEC61850/GOOSE、HTTP、MQTT 等協議采集轉發能力

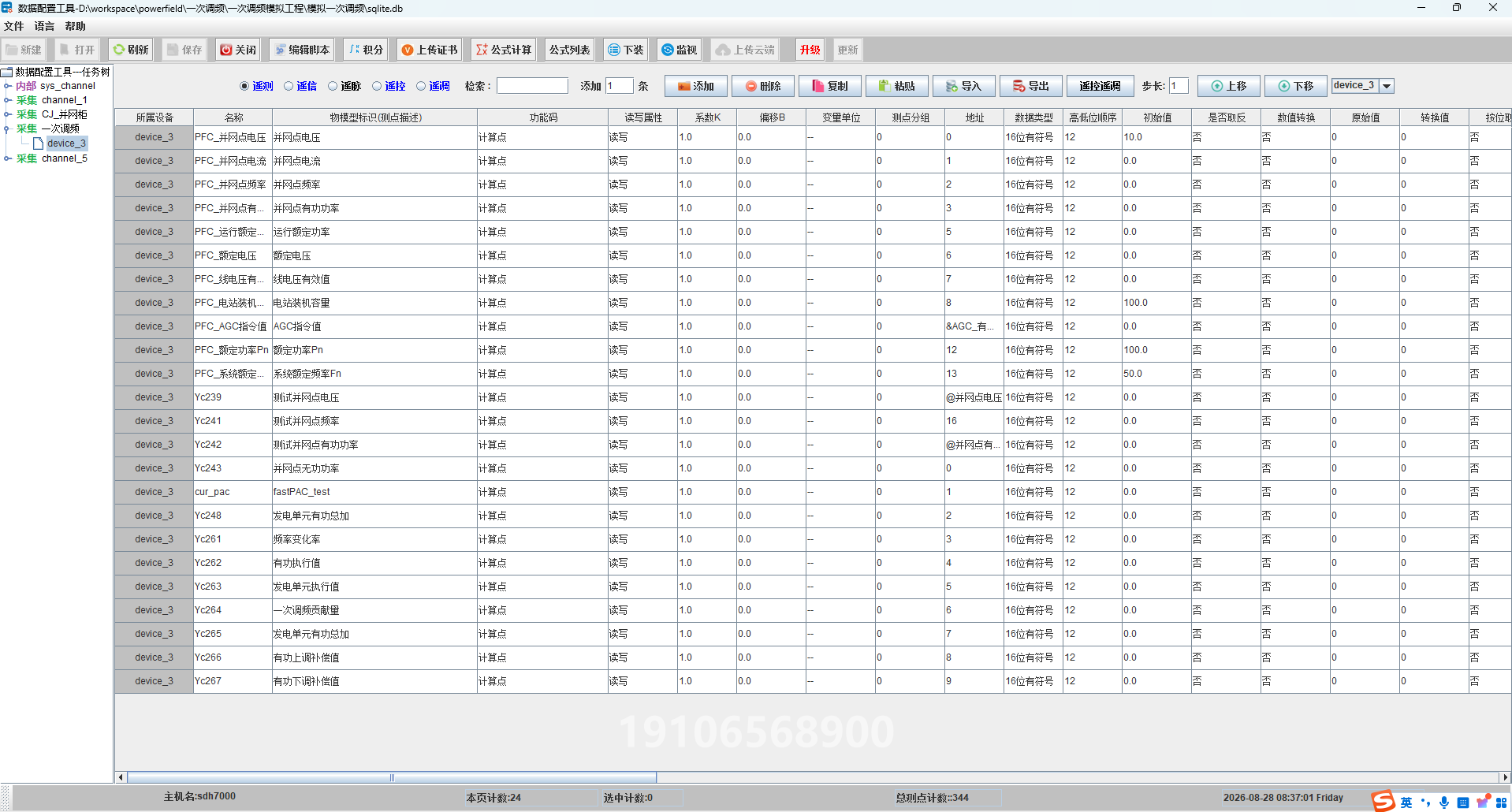

一次調頻測點與置數界面示例

FAQ

Q1：PFCS-3000B 一次調頻控制終端適用于哪些類型的新能源場站？

A：PFCS-3000B 面向光伏、儲能等新能源場站，適用于需要滿足電網快速頻率響應、AGC協同和慣量支撐要求的各類并網電站，包括光伏電站一次調頻改造、儲能/構網設備快速支撐、涉網試驗與第三方測試以及多廠家系統接入等場景。

Q2：一次調頻的響應速度能達到多少？

A：PFCS-3000B 的策略運算周期、調頻/調壓控制報文發出時間可按 ≤5ms 指標設計，頻率測量精度可達 ±0.002Hz/≤0.003Hz 級，滿足新能源場站快速頻率響應的嚴格要求。

Q3：裝置如何處理 AGC 指令與一次調頻的沖突？

A：PFCS-3000B 采用“同向疊加、反向閉鎖”的原則處理 AGC 指令與一次調頻的關系。當 AGC 指令與一次調頻方向沖突時，優先保障一次調頻動作有效性，避免調頻動作與AGC指令互相沖突。

Q4：涉網試驗期間能否在線調整參數？

A：可以。PFCS-3000B 支持在線定值配置，壓板、定值參數、AGC協作模式均可在線修改無需重啟。同時支持測試模式（自動倒計時）、在線定值調整和測試信號輸入，大幅減少重復下裝和現場反復接線的工作量。

Q5：裝置支持哪些通信協議？

A：PFCS-3000B 支持 RS-485、以太網、IEC104、IEC61850/GOOSE、HTTP、MQTT 等多種協議采集轉發能力，可靈活適配不同廠家的系統接入需求。
