福建某鑄造企業1000KW分布式光伏項目：PBox6220-PQCT群控群調與全站數據采集方案

福建某鑄造企業有限公司1000KW屋頂分布式光伏發電項目，采用領祺全套二次系統設備，實現光伏逆變器數據采集、AGVC群控群調、并網柜與進線柜數據采集，配合縱向加密、衛星時鐘等設備完成全站并網調試。

---

一、項目概述

• 項目名稱：福建某鑄造企業有限公司1000KW分布式光伏項目
• 項目地點：福建某鑄造企業有限公司
• 實施時間：2026年7月31日
• 項目規模：1000KW屋頂分布式光伏
• 應用方向：光伏逆變器數據采集、AGVC群控群調、并網柜數據采集、進線柜數據采集

---

二、設備配置

設備類型	設備名稱	功能說明
分布式電源協調裝置	領祺 PBox6220-PQCT	AGVC群控群調、有功/無功協調控制
工業路由器	領祺工業4G路由器	遠程通信與運維通道
縱向加密裝置	電力縱向加密認證	滿足二次安防合規要求
衛星時間同步主時鐘	GPS/北斗時鐘	全站設備對時同步
交換機	工業以太網交換機	站內通信網絡組網

---

三、項目現場

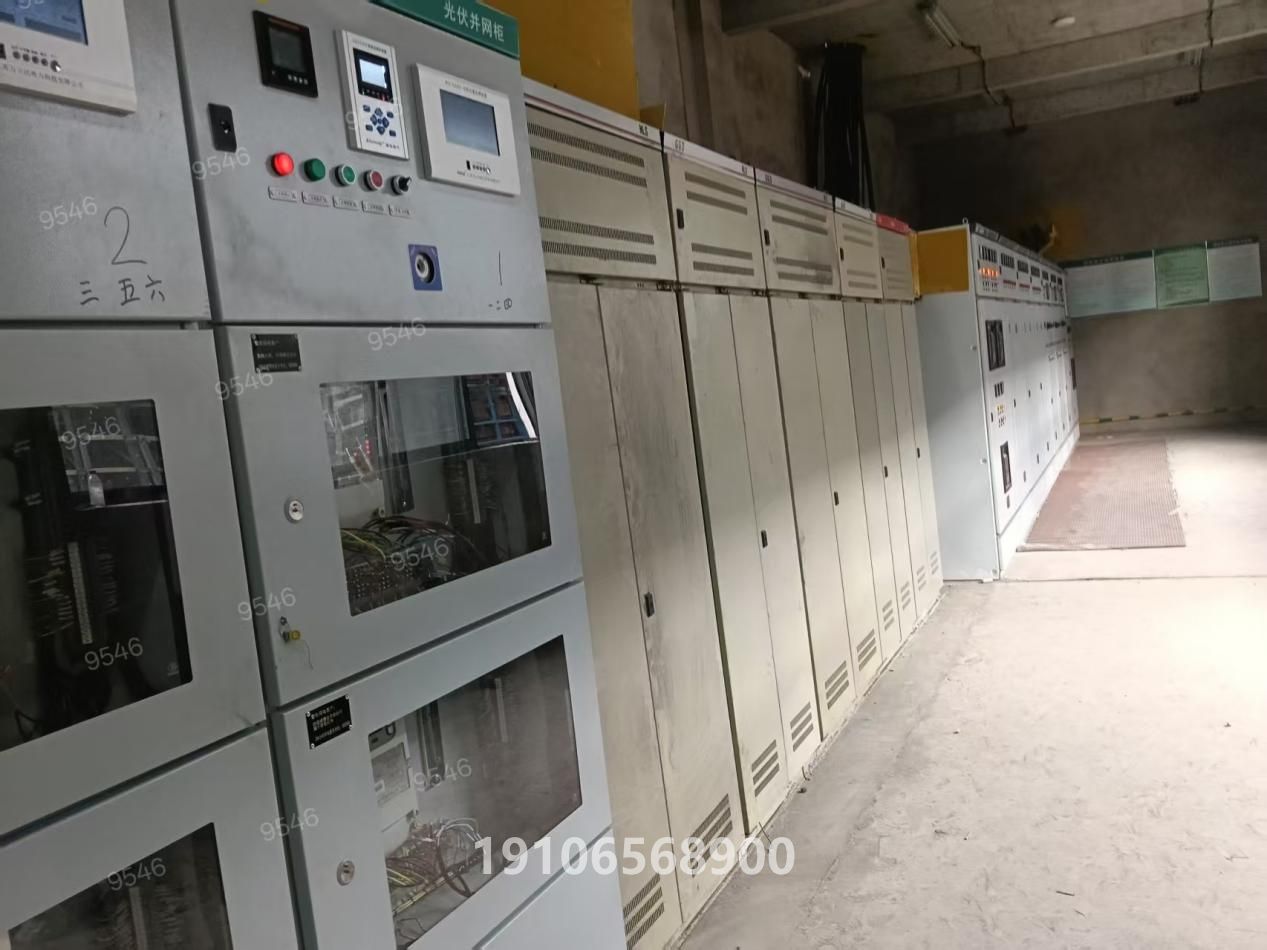

3.1 項目現場

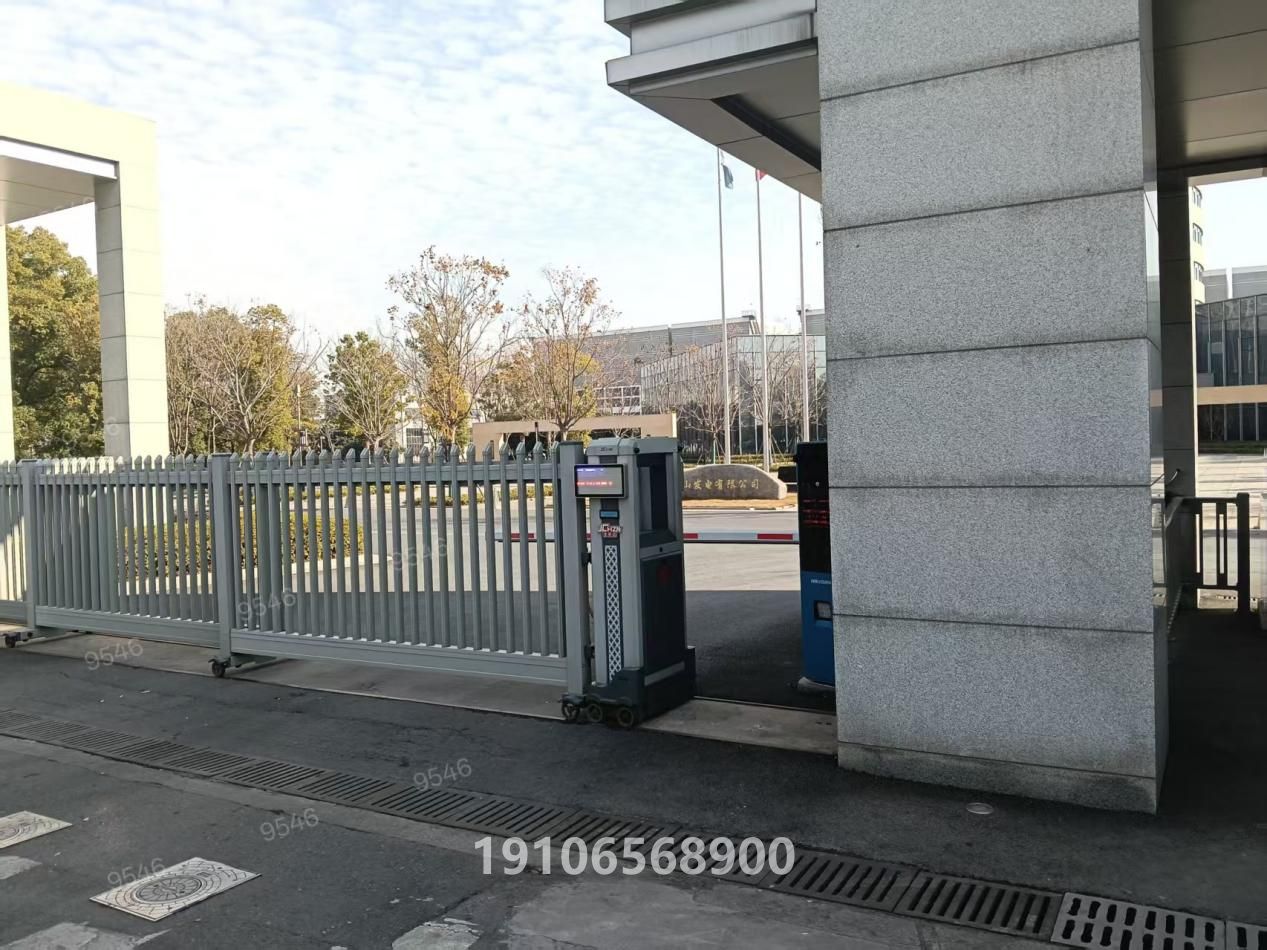

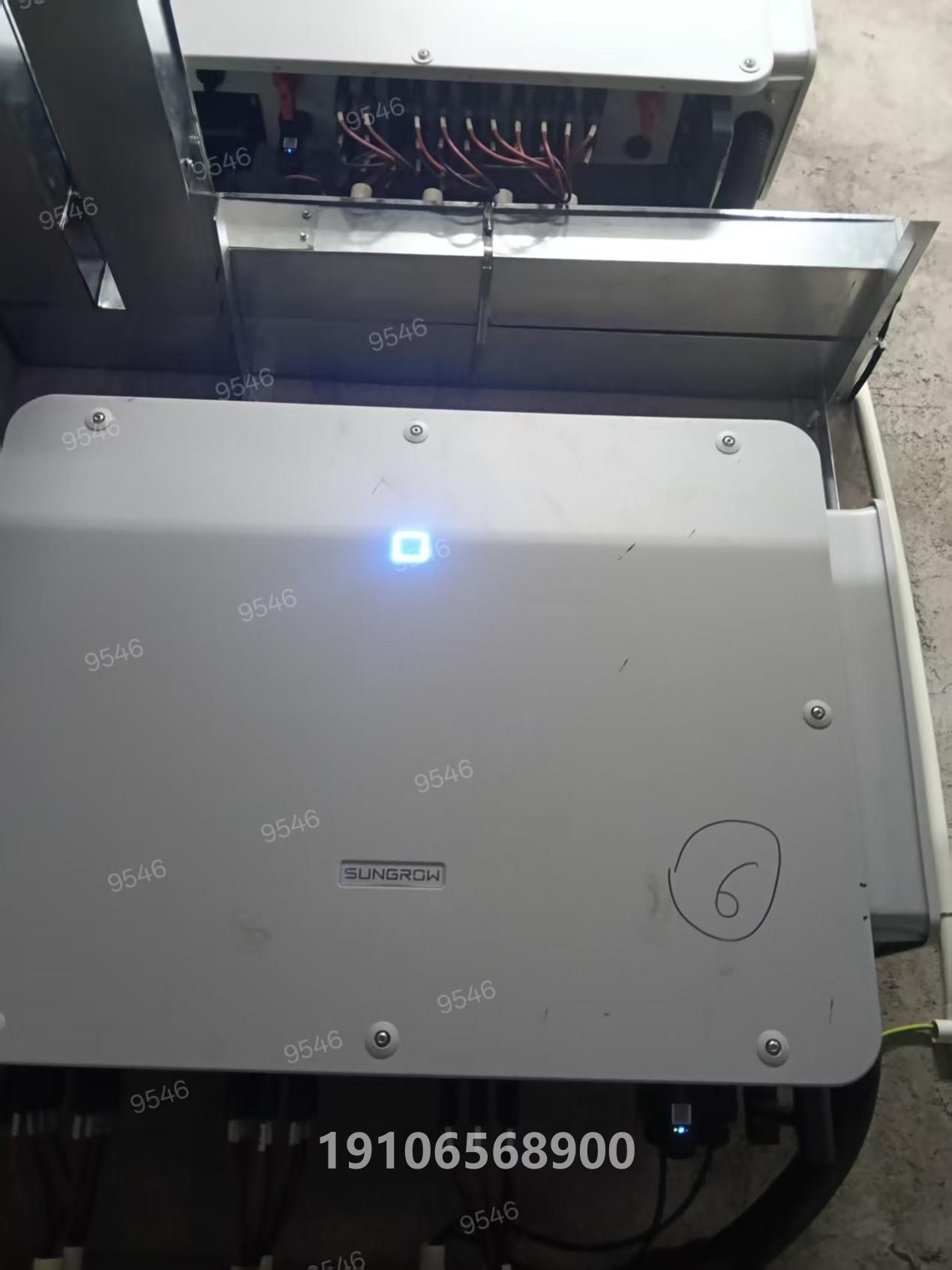

3.2 現場環境

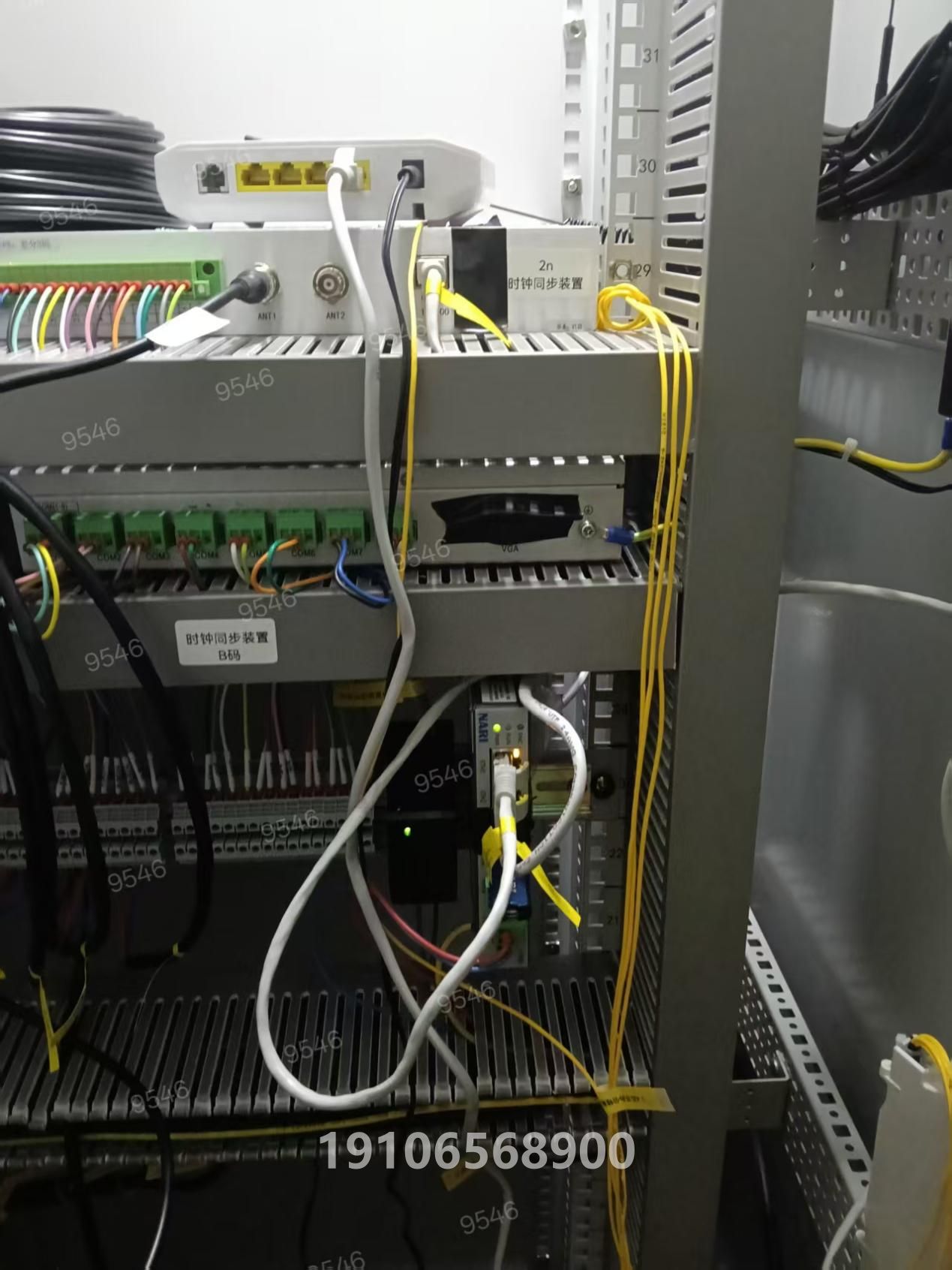

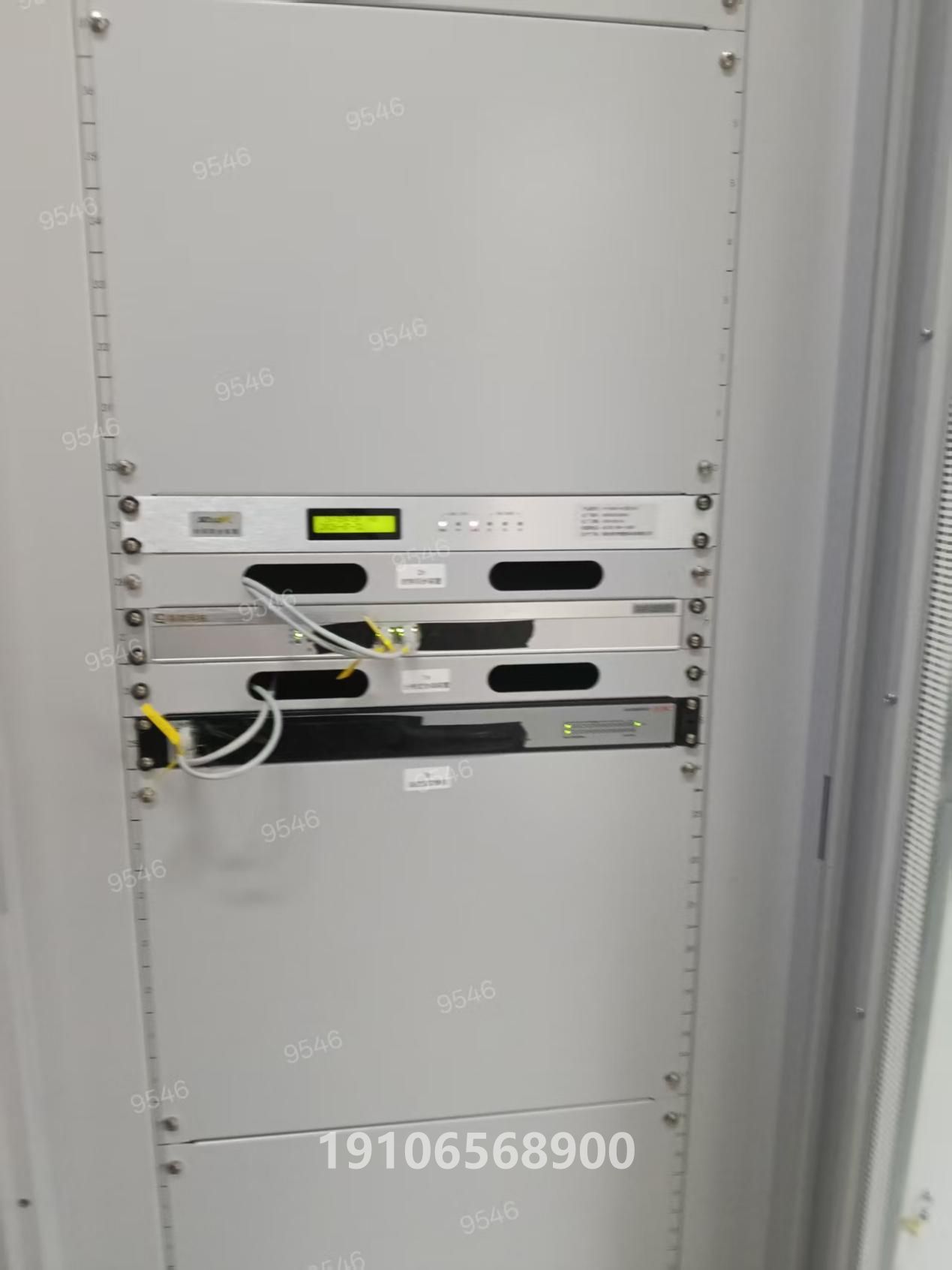

3.3 站內通訊屏

---

四、技術方案

4.1 光伏逆變器數據采集

領祺PBox6220-PQCT通過RS485/以太網接口接入全站光伏逆變器，實時采集有功功率、無功功率、電壓、電流、發電量等關鍵運行參數。支持主流逆變器品牌協議，點表預置，接入即用。

4.2 AGVC群控群調

PBox6220-PQCT作為分布式電源協調裝置，接收調度下發的AGVC指令，執行有功/無功功率協調控制，實現多臺逆變器的群控群調。響應時間<200ms，滿足電網調度實時性要求。

4.3 并網柜與進線柜數據采集

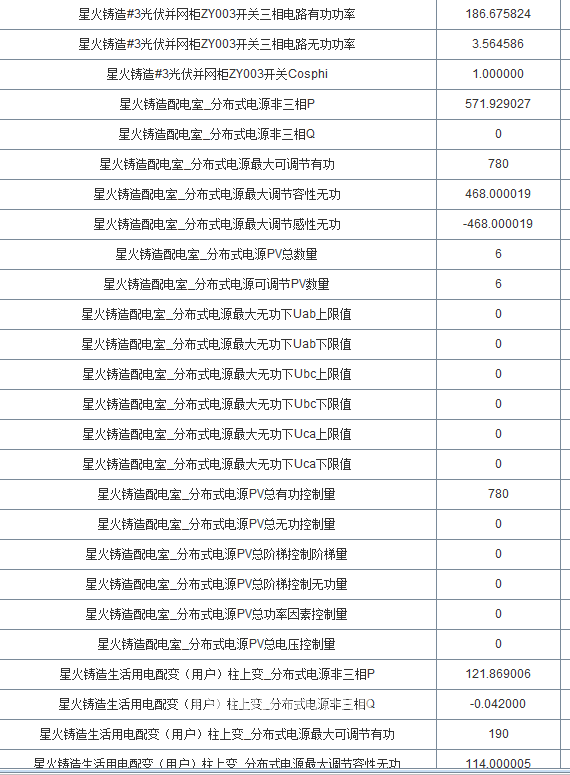

通過PBox6220-PQCT及配套通訊管理設備，完成并網柜和進線柜的遙測、遙信數據采集，包括開關狀態、電能量、功率因數等參數，上送調度主站。

4.4 二次安防與時間同步

縱向加密裝置保障調度數據網通信安全，滿足電力二次系統安全防護要求。衛星時間同步主時鐘為全站設備提供統一時間基準，確保SOE記錄和調度數據的時間一致性。

---

FAQ

Q：1000KW光伏項目為什么需要群控群調？

A：根據電網接入技術要求，一定容量以上的分布式光伏需要具備AGC/AVC（自動發電控制/自動電壓控制）功能，即群控群調能力。PBox6220-PQCT分布式電源協調裝置可接收調度指令，協調控制全站逆變器出力，滿足電網對分布式電源的可觀、可測、可調、可控要求。

Q：縱向加密裝置的作用是什么？

A：縱向加密裝置用于電力調度數據網的通信加密認證，采用國密SM2/SM3/SM4算法，保障站端與調度主站之間的數據傳輸安全，是電力二次系統安全防護的必備設備。

Q：衛星時間同步主時鐘為什么重要？

A：電力系統對時間同步精度要求很高（毫秒級）。衛星時鐘通過GPS/北斗雙模授時，為全站保護裝置、測控裝置、通訊管理機等設備提供統一時間基準，確保故障錄波、SOE事件記錄的時間一致性，是故障分析的重要依據。
