荊州0.8MW屋頂分布式光伏項目AGC/AVC控制系統配置：PBox6218ZK與PBox6220-PQCT應用
項目概況
荊州某玻璃制造企業0.8MW屋頂分布式光伏發電項目位于湖北省荊州市沙市區某產業園區內廠房，項目采用AGC/AVC控制系統實現并網光伏電站的自動發電控制與自動電壓控制。
項目背景與應用方向
湖北荊州某玻璃制造企業廠站配置1套AGC/AVC控制系統，用于維持電力系統的頻率和電壓在合理范圍內，確保電力系統的穩定性和可靠性。通過自動化的控制，它們可以及時響應負荷變化和電網擾動，使發電機的輸出與負荷需求匹配，并保持電網的電壓穩定，從而提供可靠的電力供應。
項目設備配置
本項目核心設備采用杭州領祺科技的PBox6218ZK通訊管理機與PBox6220-PQCT分布式電源協調裝置，配合壹圓繼保的YYB-9681電網解列裝置，形成完整的AGC/AVC控制方案。
| 名稱 | 型號 | 單位 | 數量 | 廠家 |
|---|---|---|---|---|
| 通訊管理機 | PBox6218ZK | 套 | 1 | 領祺 |
| 分布式電源協調裝置 | PBox6220-PQCT | 套 | 1 | 領祺 |
| 電網解列裝置 | YYB-9681 | 臺 | 1 | 壹圓繼保 |
| 分布式電源協調裝置軟件 | V1.0 | 套 | 1 | 領祺 |
| 通用數據采集軟件 | V2.0 | 套 | 1 | 領祺 |
核心產品功能

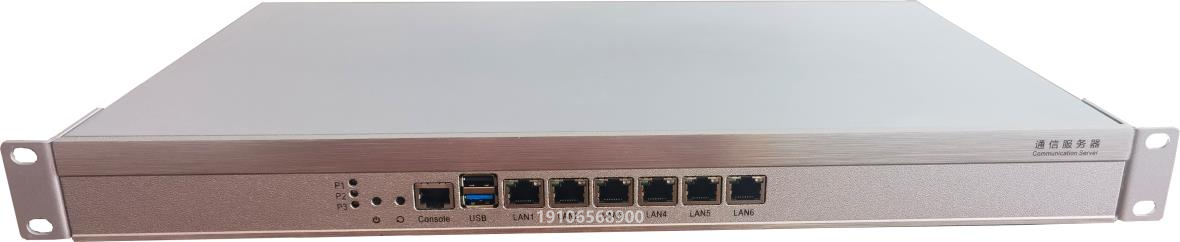

PBox6218ZK通訊管理機
PBox6218ZK作為本項目的數據通信樞紐，負責現場各類設備信息的采集、協議轉換與遠動數據轉發，支撐調度中心對光伏電站的實時監控與指令下達。
PBox6220-PQCT分布式電源協調裝置
PBox6220-PQCT是領祺科技專為分布式電源并網場景設計的協調控制裝置，配合專用軟件V1.0實現群控群調功能，滿足電網對分布式光伏電站AGC（自動發電控制）和AVC（自動電壓控制）的接入要求。
項目實施周期
項目實施分為五個階段，確保系統從硬件安裝到并網聯調的全程質量管控：
| 階段 | 工作內容 |
|---|---|
| 第一階段 | 現場設備布線實施 |
| 第二階段 | 打通現場設備網絡 |
| 第三階段 | 信息采集、轉發、調度通道配置 |
| 第四階段 | 并網后群控群調配置、調度聯調對點 |
| 第五階段 | 驗收 |

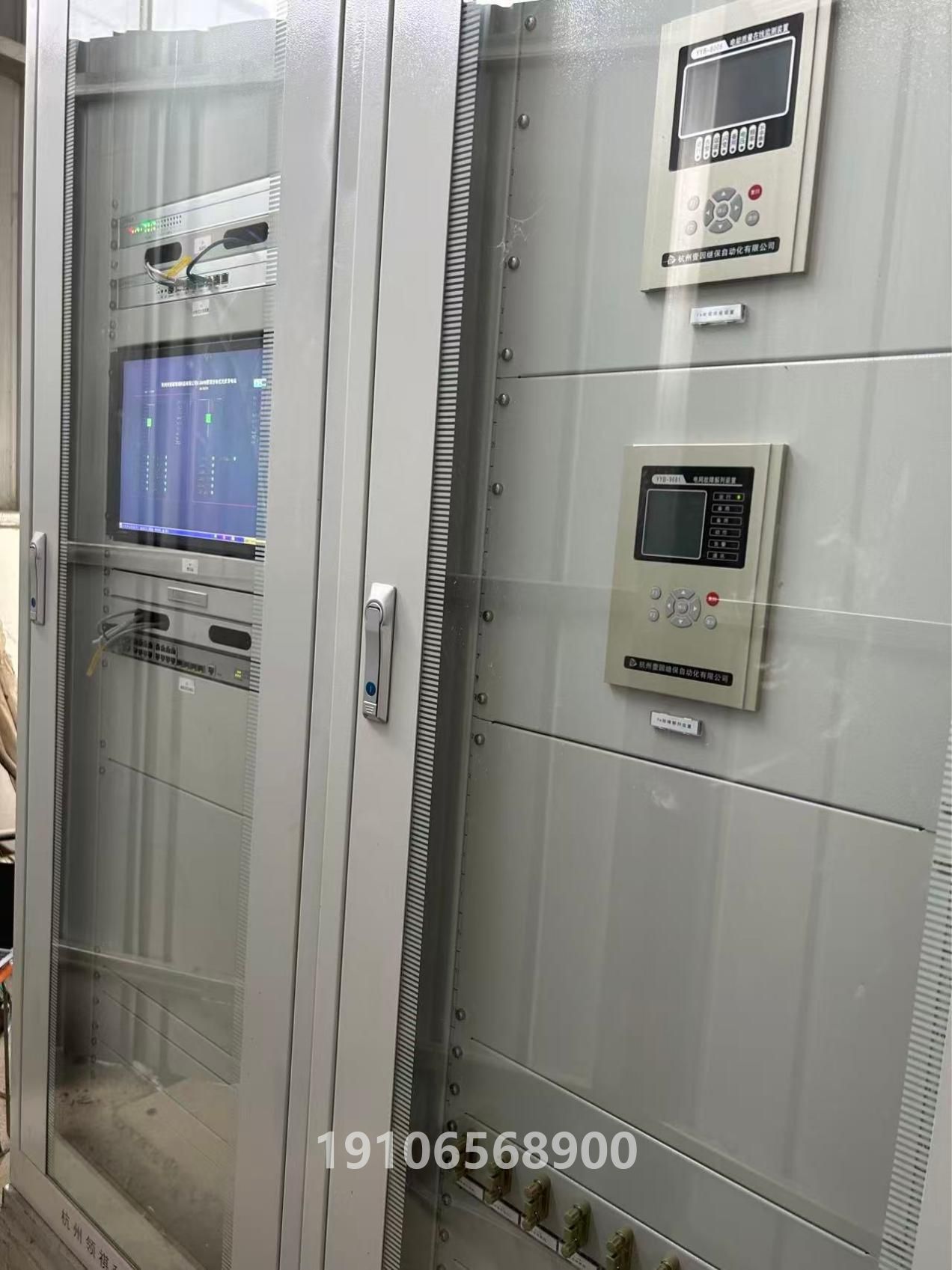

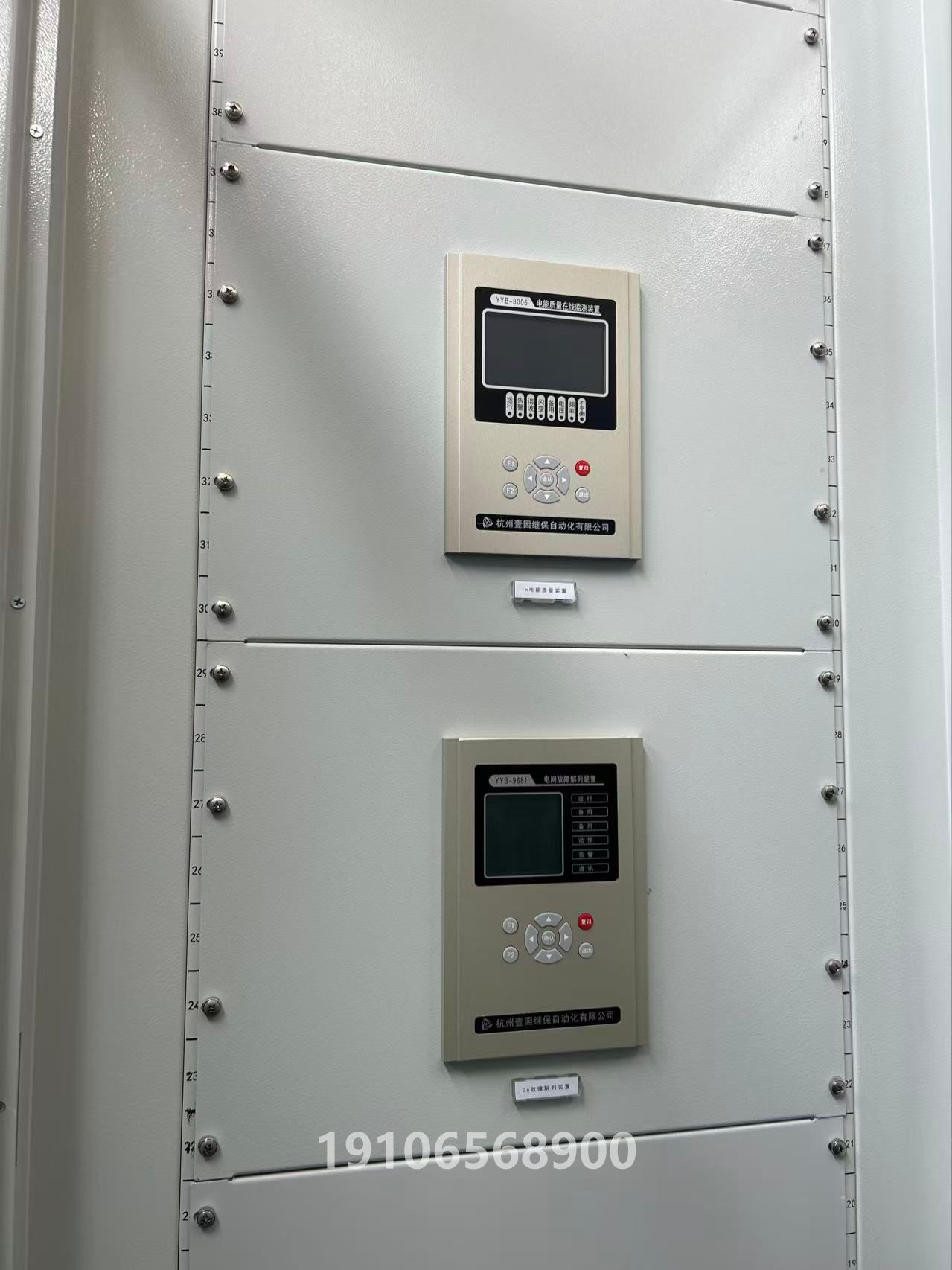

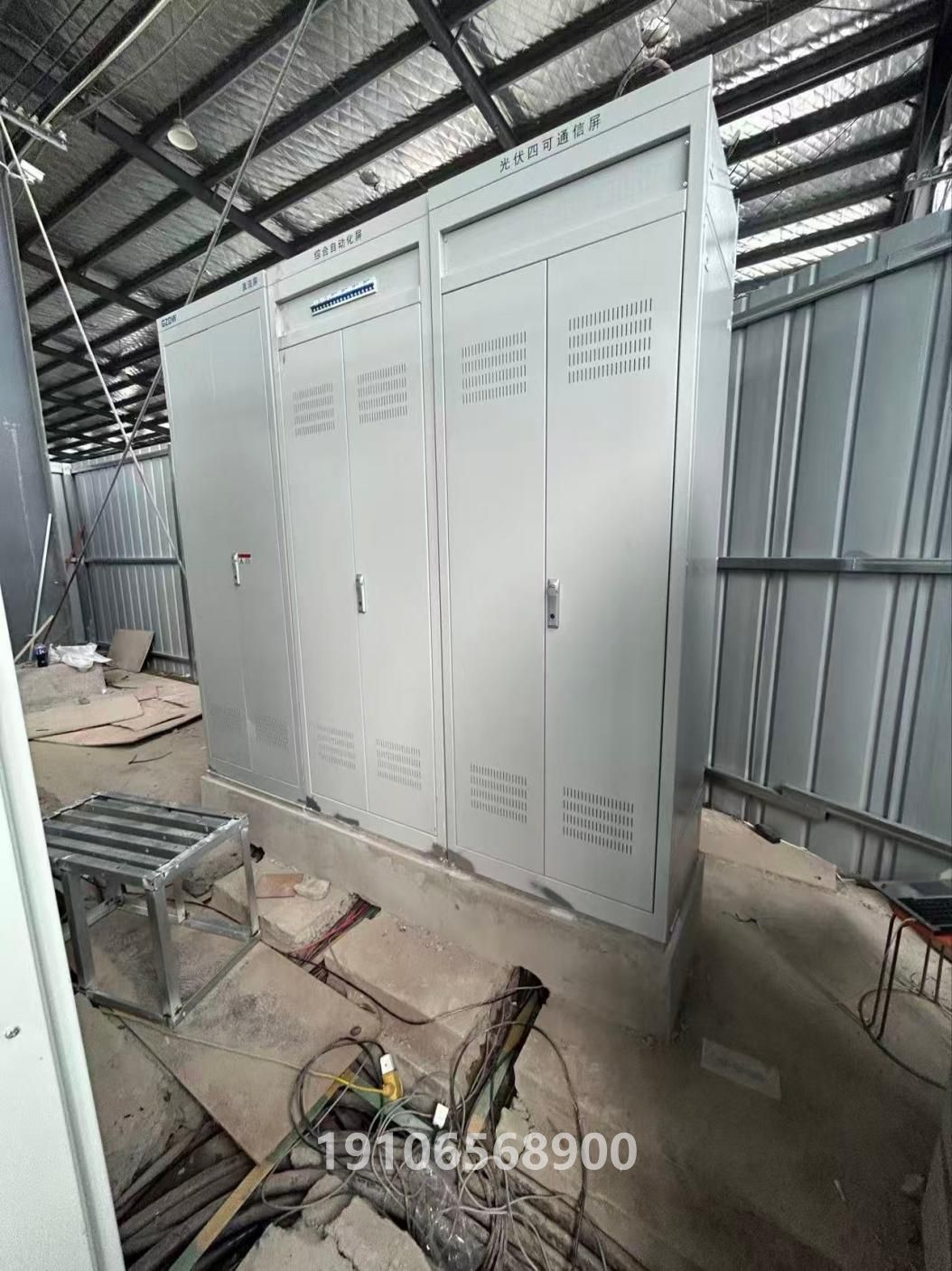

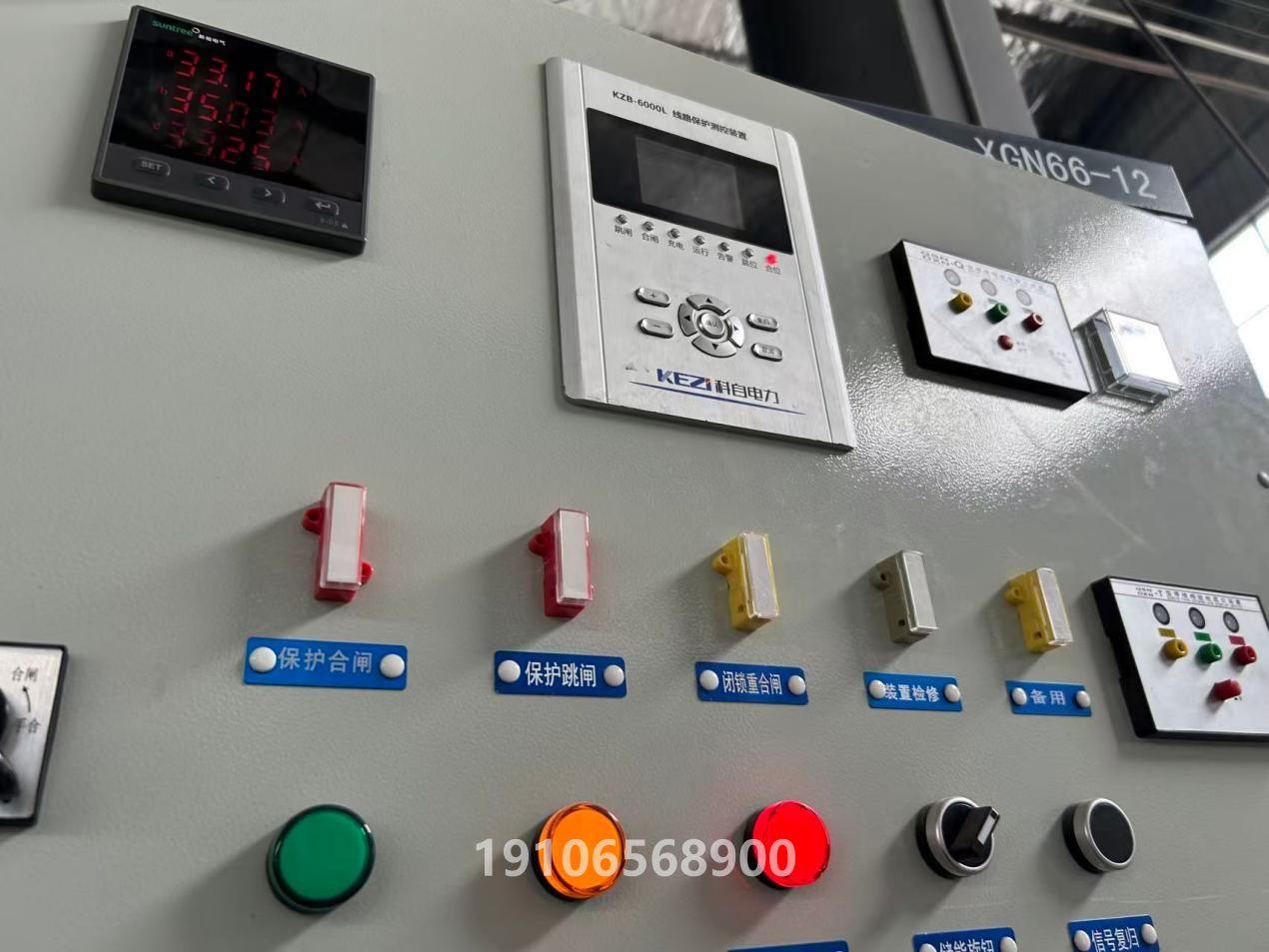

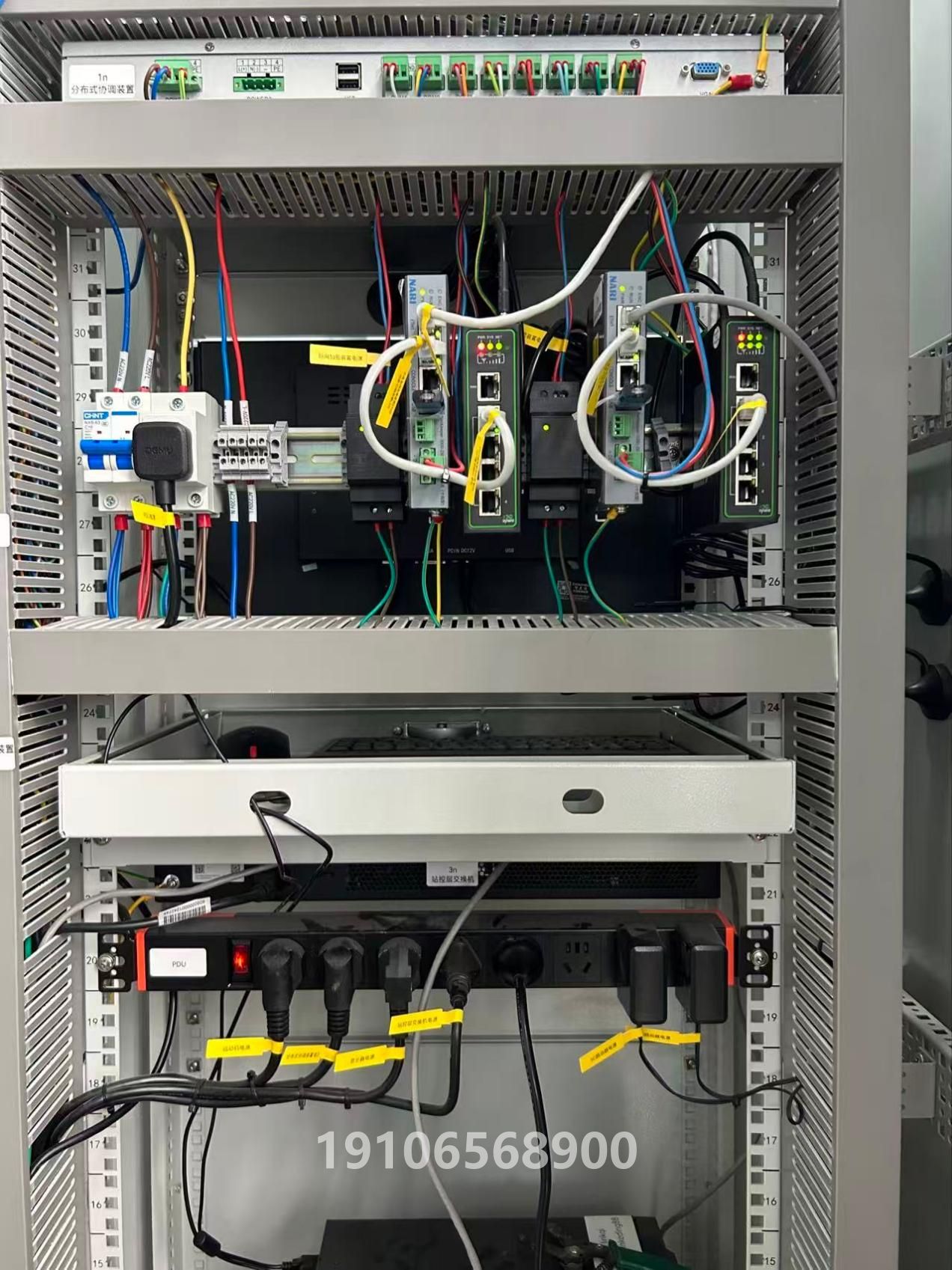

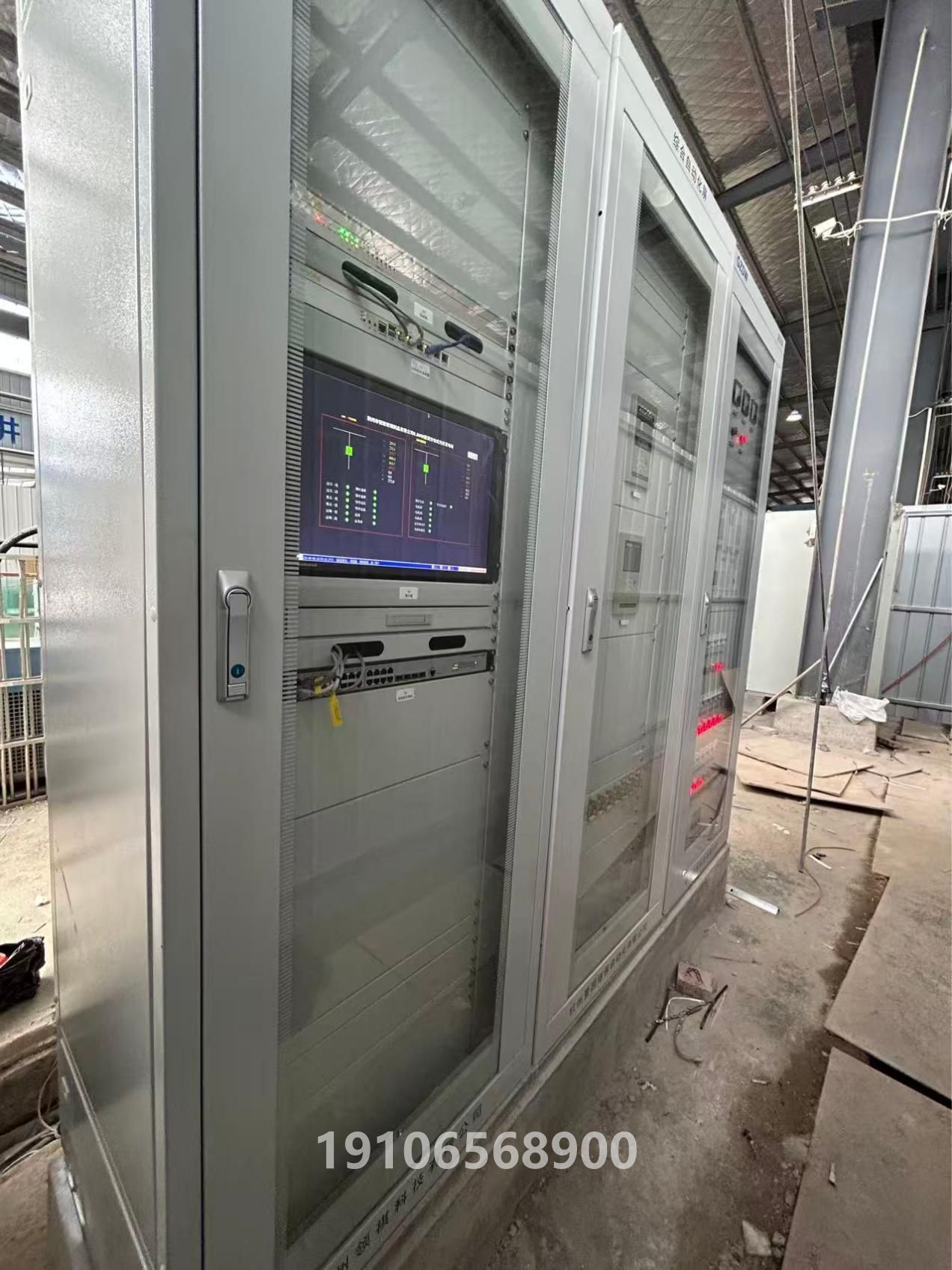

現場設備
FAQ
AGC/AVC控制系統在分布式光伏項目中的作用是什么？
AGC（自動發電控制）負責調節光伏電站的有功功率輸出，使發電與負荷需求匹配；AVC（自動電壓控制）負責調節無功功率，維持并網點電壓穩定。兩者協同工作，確保分布式光伏電站并網后不會對電網頻率和電壓造成不良影響。
PBox6218ZK通訊管理機的主要功能有哪些？
PBox6218ZK通訊管理機支持多種工業通信協議，可實現現場逆變器、電表、保護裝置等設備的統一接入與數據采集，并通過調度通道將數據轉發至電網調度中心，同時接收調度下發的控制指令。
PBox6220-PQCT分布式電源協調裝置如何實現群控群調？
PBox6220-PQCT通過采集電站內各逆變器的運行數據，根據電網調度下發的有功/無功功率目標值，按照預設策略分配至各臺逆變器執行，實現對整站有功功率和無功功率的協調控制，滿足電網AGC/AVC調節要求。
分布式光伏項目為什么需要配置電網解列裝置？
電網解列裝置（如本項目配置的YYB-9681）用于檢測電網異常狀態（如頻率越限、電壓越限、失壓等），在電網發生故障時迅速斷開光伏電站與電網的連接，防止光伏電站向故障電網送電，保障人員和設備安全。
