某商用車制造企業屋頂分布式光伏AGC/AVC群控群調項目實踐

項目概述

2026年7月14日，領祺科技在大連市金州區兩座商用車制造廠區內，完成了**A站光伏電站（5.9MW）與B站光伏電站（6MW）**兩座屋頂分布式光伏發電項目的AGC/AVC群控群調系統部署與并網驗收。

項目業主為某公司，兩座光伏電站電壓等級均為10kV，接入大連金州區電網調度，裝機容量分別為5.9MW和6MW，總?cè)萘窟_(dá)11.9MW。

AGC/AVC控制系統應用

A站（5.9MW）與B站（6MW）兩站各配置1套AGC/AVC控制系統，核心功能如下：

• 自動發電控制（AGC）：實時響應電網調度下發的有功功率調節指令，自動調整逆變器輸出功率，使發電出力與負荷需求精確匹配
• 自動電壓控制（AVC）：根據電網電壓水平自動調節無功功率輸出，維持并網點電壓在合理范圍內
• 頻率與電壓穩定：通過自動化閉環控制，及時響應負荷變化和電網擾動，保障電力系統的穩定性和可靠性
• 調度遠動通信：支持與大連金州區調度中心的雙向數據通信，實現遙測、遙信、遙控、遙調功能

項目產品及設備

本項目核心設備清單如下：

名稱	型號	單位	數量	廠商
壹園繼保數據通訊管理軟件	壹園繼保數據通訊管理軟件V1.0	臺	2	壹園
分布式電源協調裝置	PBox6220-PQCT	套	2	領祺

其中，領祺PBox6220-PQCT分布式電源協調裝置作為AGC/AVC群控群調的核心執行單元，承擔功率調節、調度指令解析、群控群調策略執行等關鍵任務，兩站各部署1套。

項目實施周期

本項目實施分為五個階段有序推進：

第一階段：現場設備布線實施

完成兩座光伏電站現場設備的線纜敷設與接線工作，包括AGC/AVC控制柜至逆變器、電表、保護裝置等設備的通信與控制線纜布設，確保物理連接可靠。

第二階段：打通現場設備網絡

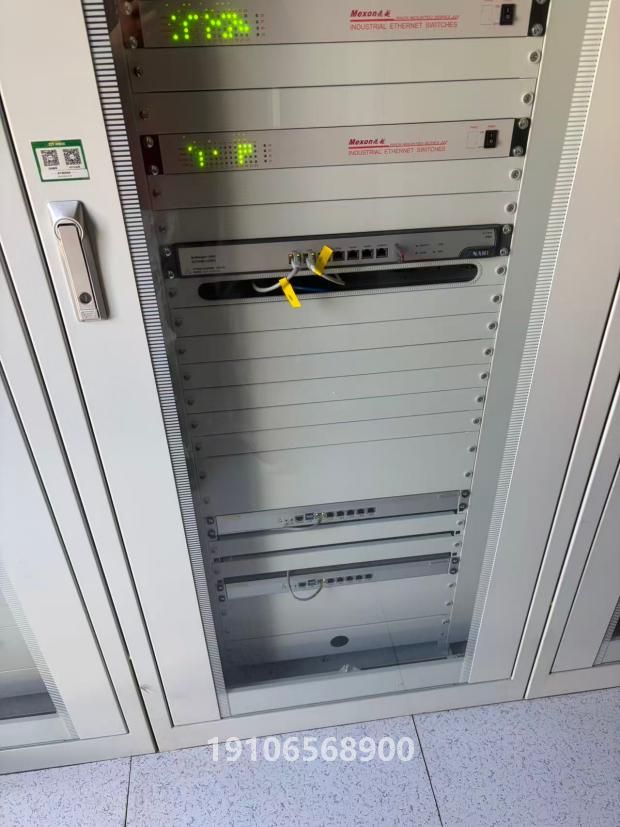

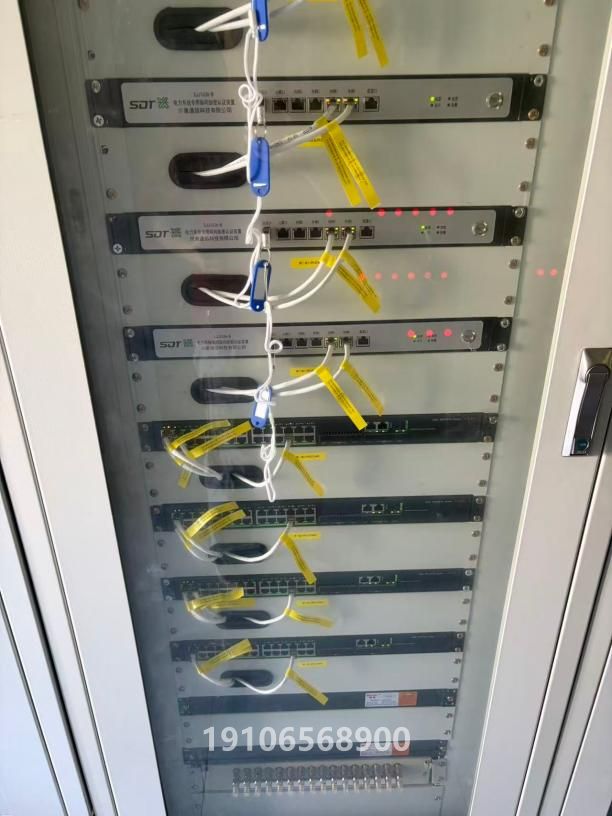

建立站內通信網絡架構，完成PBox6220-PQCT協調裝置與各就地設備的網絡連通性調試，包括RS485串口通信、以太網通信等多種通信方式的配置與測試。

第三階段：信息采集、轉發與調度通道配置

完成以下關鍵任務：

• 站內所有逆變器、電表、保護裝置的數據采集配置
• 遙測遙信數據轉發規則設定
• 與大連金州區調度中心的調度通道建立與參數配置

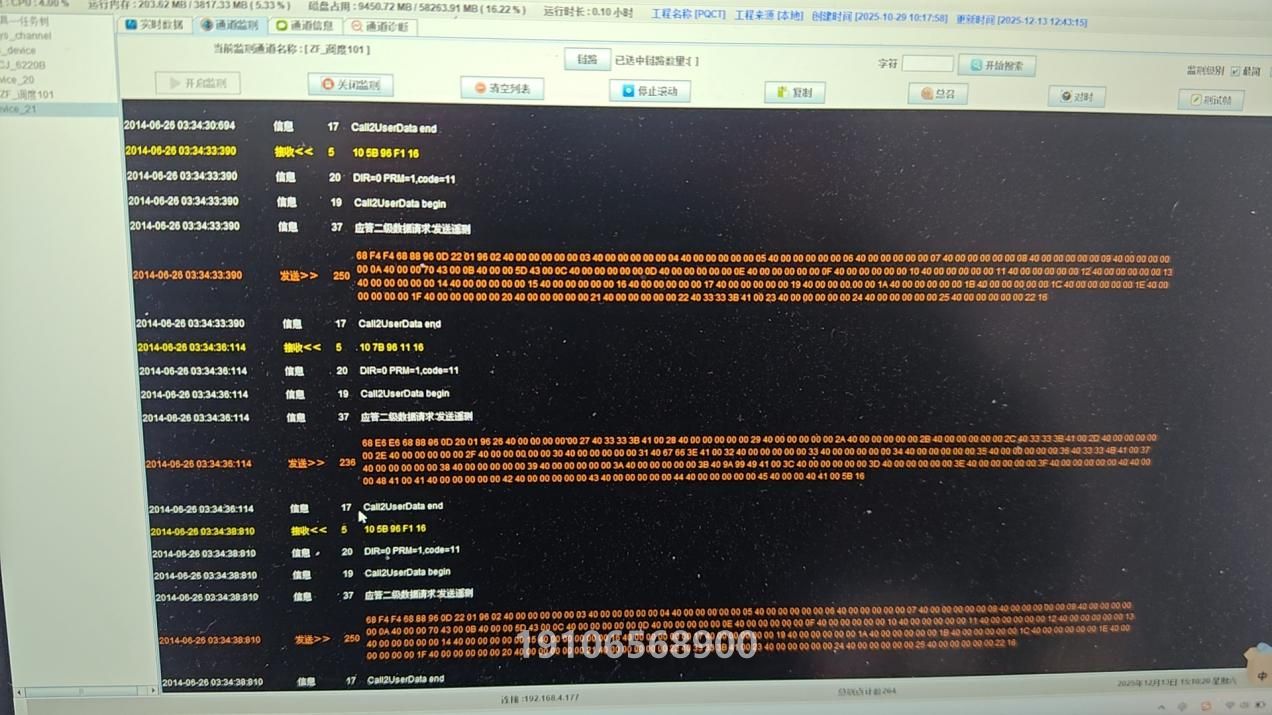

• 通信規約對接與報文格式調試

第四階段：并網后群控群調配置與調度聯調對點

并網后開展以下聯調工作：

• AGC/AVC群控群調策略配置與參數優化
• 與調度中心開展遙控、遙調聯調對點
• 有功功率調節響應測試
• 無功功率/電壓調節響應測試
• 調度指令執行精度驗證

第五階段：驗收

經過完整的系統聯調和試運行后，項目順利通過驗收，兩座光伏電站的AGC/AVC系統均實現穩定運行。

項目總結

本項目作為典型的工商業屋頂分布式光伏AGC/AVC群控群調改造案例，具有以下亮點：

• 雙站同步實施：A站（5.9MW）與B站（6MW）兩站同步部署，體現了領祺在大規模分布式光伏群控群調領域的成熟實施能力
• 核心產品PBox6220-PQCT：領祺分布式電源協調裝置作為執行單元，可靠完成調度指令解析與功率調節任務
• 全流程服務：從現場布線到調度聯調對點，領祺提供端到端的實施交付

FAQ

什么是AGC/AVC群控群調？

AGC（自動發電控制）和AVC（自動電壓控制）是電網調度系統對并網電站的核心要求。群控群調是指將同一區域內多個分布式電源作為一個整體，由調度中心統一下發功率調節指令，各站點協調執行，實現對電網頻率和電壓的聯合支撐。

PBox6220-PQCT分布式電源協調裝置的主要功能是什么？

PBox6220-PQCT是領祺科技研發的分布式電源協調裝置，主要功能包括：接收調度AGC/AVC指令、解析功率調節目標、控制逆變器輸出功率、采集站內運行數據并上報調度中心，是實現分布式光伏電站”可觀、可測、可調、可控”的核心設備。

屋頂分布式光伏為什么需要配置AGC/AVC？

根據電網企業要求，裝機容量達到一定規模的分布式光伏電站必須具備AGC/AVC功能，以確保電站能夠響應電網調度的有功/無功調節指令，維護電網頻率和電壓穩定，保障電網安全運行。

本項目的調度聯調對點包含哪些內容？

調度聯調對點主要包括：遙測數據核對（有功功率、無功功率、電壓、電流等）、遙信狀態核對（開關狀態、保護動作等）、遙控功能測試（遠程分合閘）、遙調功能測試（有功/無功功率設定值下發與執行），以及AGC/AVC調節精度和響應時間測試。
