杭州淳安花豬分布式光伏發電項目并網調試案例：領祺智能設備三階段實施

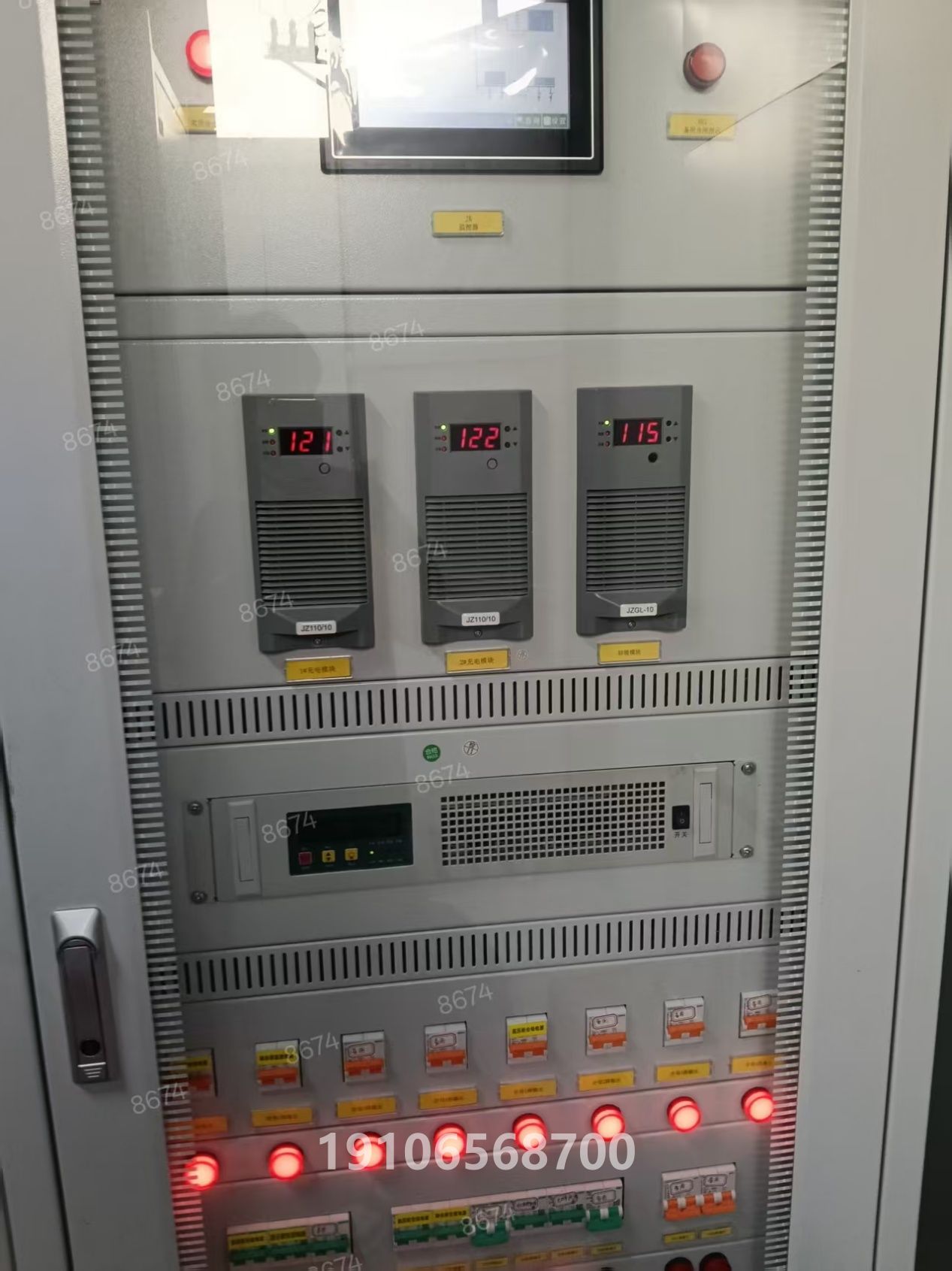

項目概況

杭州淳安花豬分布式光伏發電項目位于浙江省杭州市淳安縣，于2026年6月首次實施。項目名稱為”花豬光伏”，是一座典型的分布式光伏電站，配套部署了完整的智能測控與通信管理系統。

設備配置方案

項目現場共部署8套核心智能設備，涵蓋測控、保護、監測、通信四大功能模塊：

序號	設備名稱	型號	功能說明
1	壹園箱變監控裝置	YYB-300GS	箱式變電站數據采集與監控
2	壹園線路保護測控裝置	YYB-9611	光伏線路保護與測控
3	壹園電能質量在線監測裝置	YYB-8001T	電能質量實時在線監測
4	壹園電網解列裝置	YYB-9681	電網異常時快速解列保護
5	防孤島保護裝置	YYB-9683	防止非計劃孤島運行
6	領祺分布式電源協調裝置	PBox6220-PQCT	分布式電源并網數據協調與轉發
7	領祺通信服務器	PBox6220B	站內通信數據處理與服務
8	領祺通信管理機	PBox6217B	通信協議轉換與管理

三階段并網調試實施

項目調試按照**“站內通信→數據采集→調度聯調”**的遞進邏輯分三個階段推進，確保光伏電站安全并網。

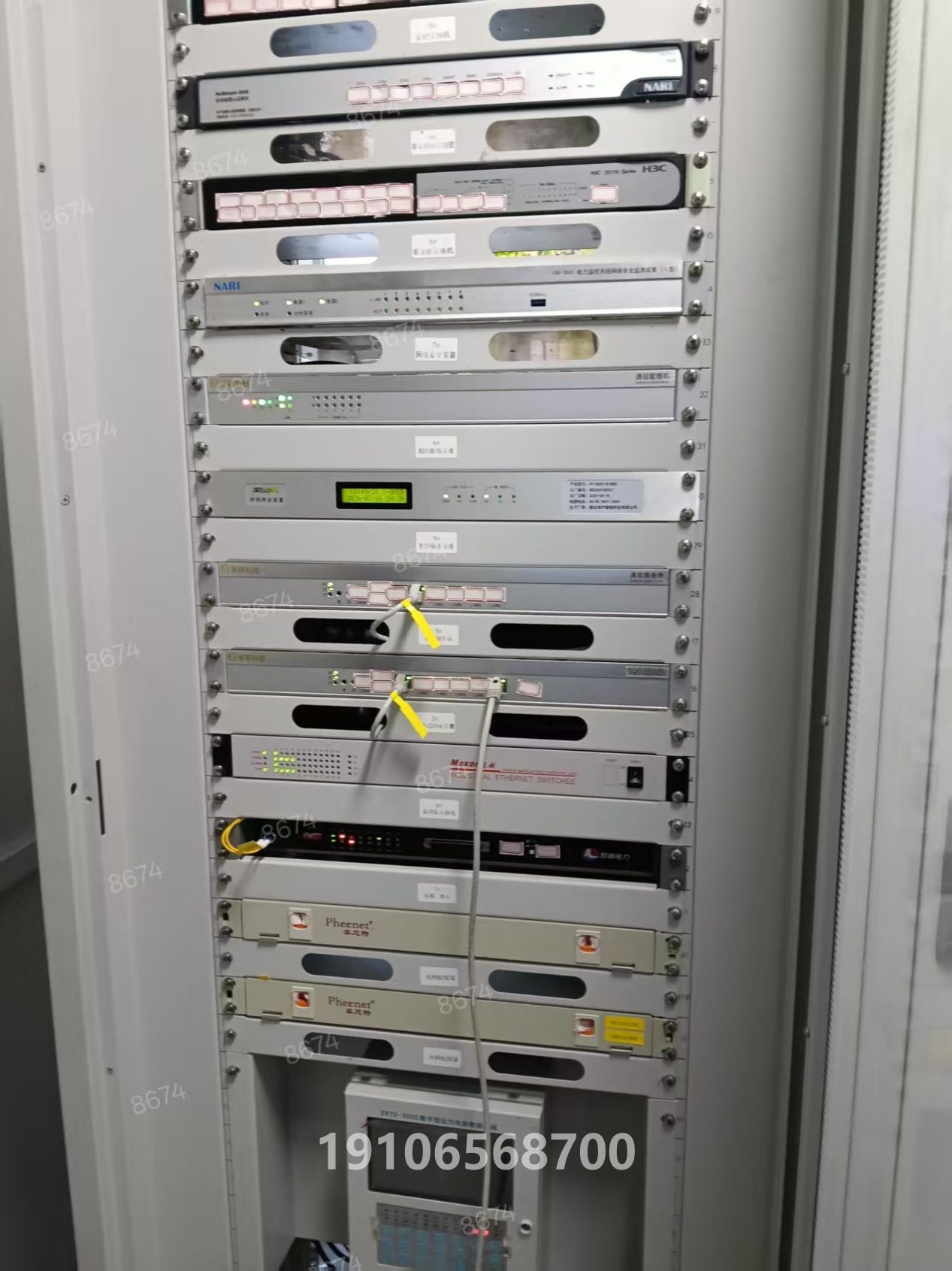

第一階段：站內通信與四遙對點

第一階段核心任務是打通站內通信鏈路，建立數據采集與轉發通道：

• 完成站內通信調試，建立各智能設備之間的通信連接
• 采集站內保護數據，獲取全部測控保護裝置的實時運行信息
• 通過光電方式，利用領祺PBox6220-PQCT裝置經串口101規約將數據轉發至淳安地調
• 實現四遙功能，與調度完成并網前聯調對點

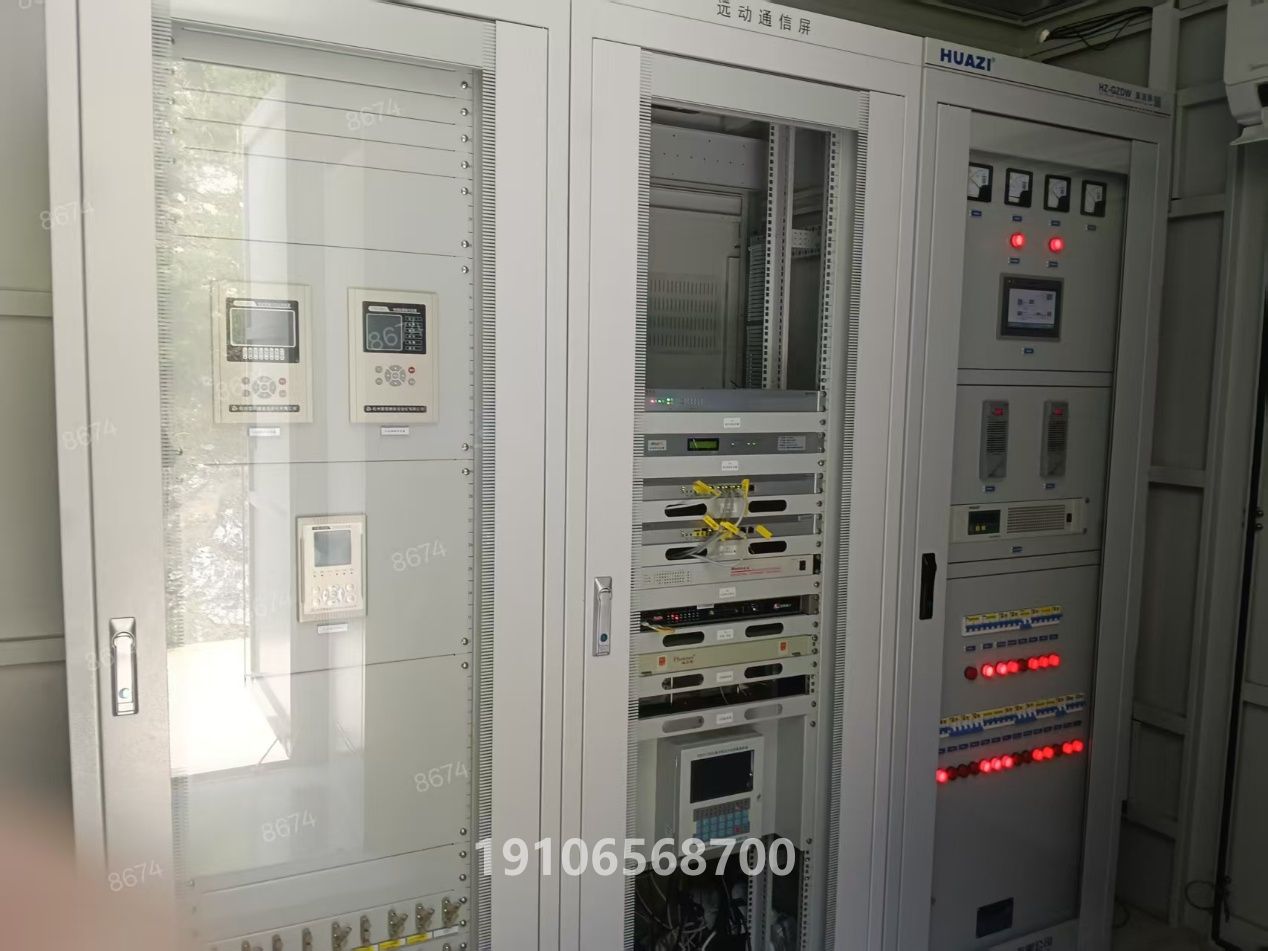

第二階段：逆變器數據采集與可見功能

第二階段在電站并網后實施，重點在于逆變器運行數據的接入與監控：

• 使用領祺規約轉換裝置采集逆變器運行數據
• 配置EtAGVC功能，實現逆變器功率數據的統一管理
• 實現該電站的可見功能，使調度端能夠實時監視電站運行狀態

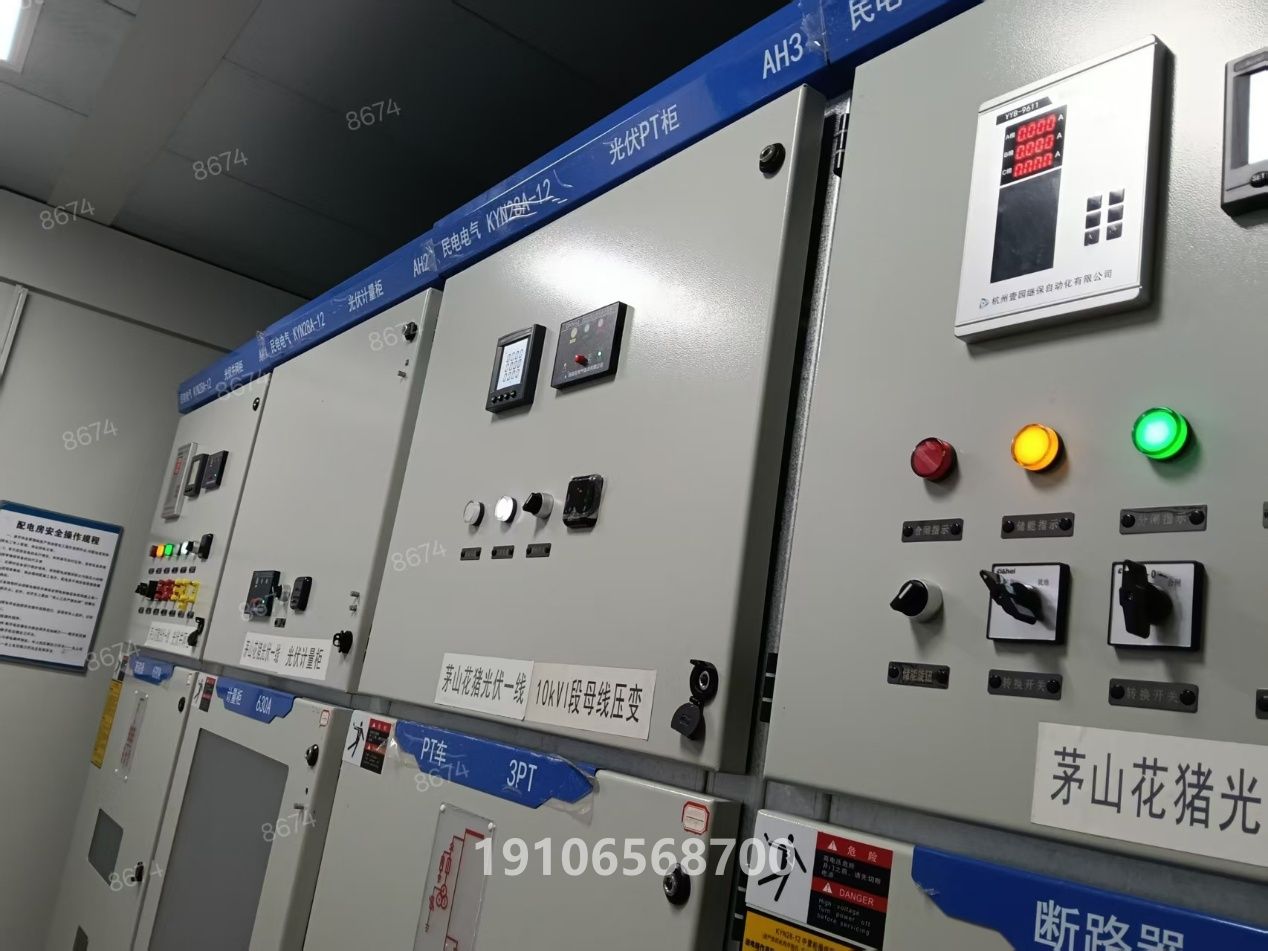

第三階段：調度聯調與功率控制

第三階段進行進線側調度聯調，驗證電站的遠程功率控制能力：

• 完成進線側與調度的聯調對點
• 確保調度端能夠遠程控制該電站的發電功率
• 驗證電站響應調度指令的實時性與準確性

設備協同與技術優勢

本項目中，領祺PBox系列通信管理設備與壹園YYB系列測控保護裝置形成完整的協同體系。PBox6220-PQCT作為分布式電源協調裝置，承擔數據匯聚與協議轉換的核心職能，通過串口101規約與地調系統對接；PBox6220B通信服務器負責站內數據的集中處理；PBox6217B通信管理機實現多設備協議的統一轉換與管理。

三階段調試方案逐層遞進，從站內基礎通信到調度端遠程控制，降低了調試風險，提高了并網成功率。

FAQ

杭州淳安花豬光伏項目使用了哪些設備？

該項目部署了8套核心設備，包括壹園YYB-300GS箱變監控裝置、YYB-9611線路保護測控裝置、YYB-8001T電能質量監測裝置、YYB-9681電網解列裝置、YYB-9683防孤島保護裝置，以及領祺PBox6220-PQCT分布式電源協調裝置、PBox6220B通信服務器和PBox6217B通信管理機。

光伏電站并網調試分為哪幾個階段？

光伏電站并網調試通常分為三個階段：第一階段完成站內通信調通和保護數據采集，通過規約轉換將數據轉發至地調實現四遙功能；第二階段在并網后采集逆變器數據并配置AGC/AVC功能；第三階段進行調度聯調對點，驗證調度對電站發電功率的遠程控制能力。

PBox6220-PQCT分布式電源協調裝置的作用是什么？

PBox6220-PQCT是領祺科技的分布式電源協調裝置，主要用于光伏電站等分布式電源的數據匯聚、協議轉換和轉發。通過串口101規約等標準通信協議，將站內各測控保護裝置的數據統一轉發至電網調度系統，實現四遙功能和調度聯調。

什么是四遙功能？

四遙功能包括遙測（遠程測量電壓、電流、功率等電氣量）、遙信（遠程監視開關狀態、保護動作等信號）、遙控（遠程控制斷路器等開關設備）、遙調（遠程調節設備參數和整定值），是電力調度自動化的基礎功能。

EtAGVC在光伏電站中的功能是什么？

EtAGVC是自動發電控制（AGC）相關功能配置，用于根據電網調度指令自動調節光伏逆變器的有功功率輸出，使分布式光伏電站具備參與電網功率平衡調節的能力，滿足電網對分布式電源的調度管理要求。
