淳安花豬分布式光伏發電項目調試實錄：領祺智能設備三階段并網實施

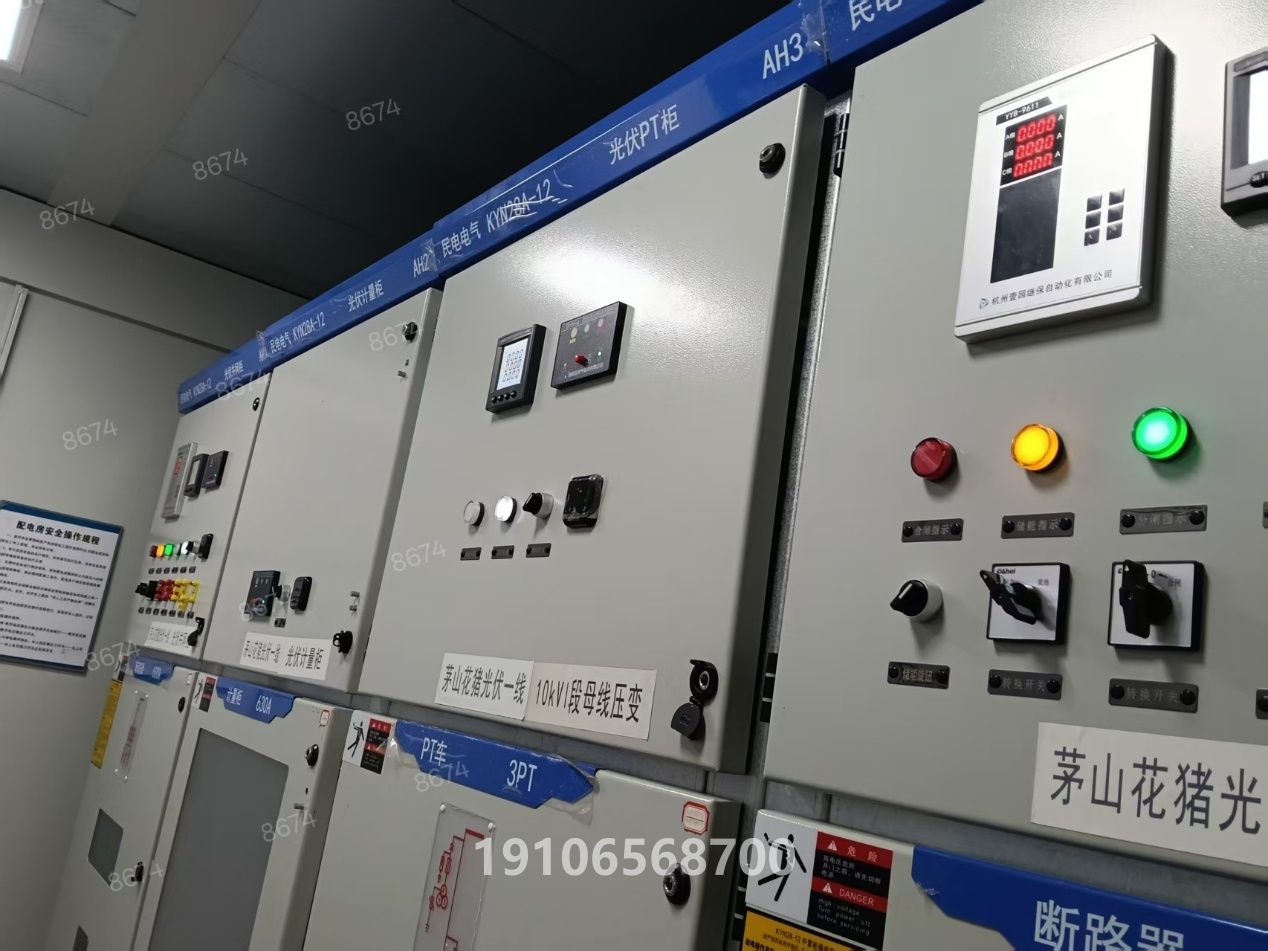

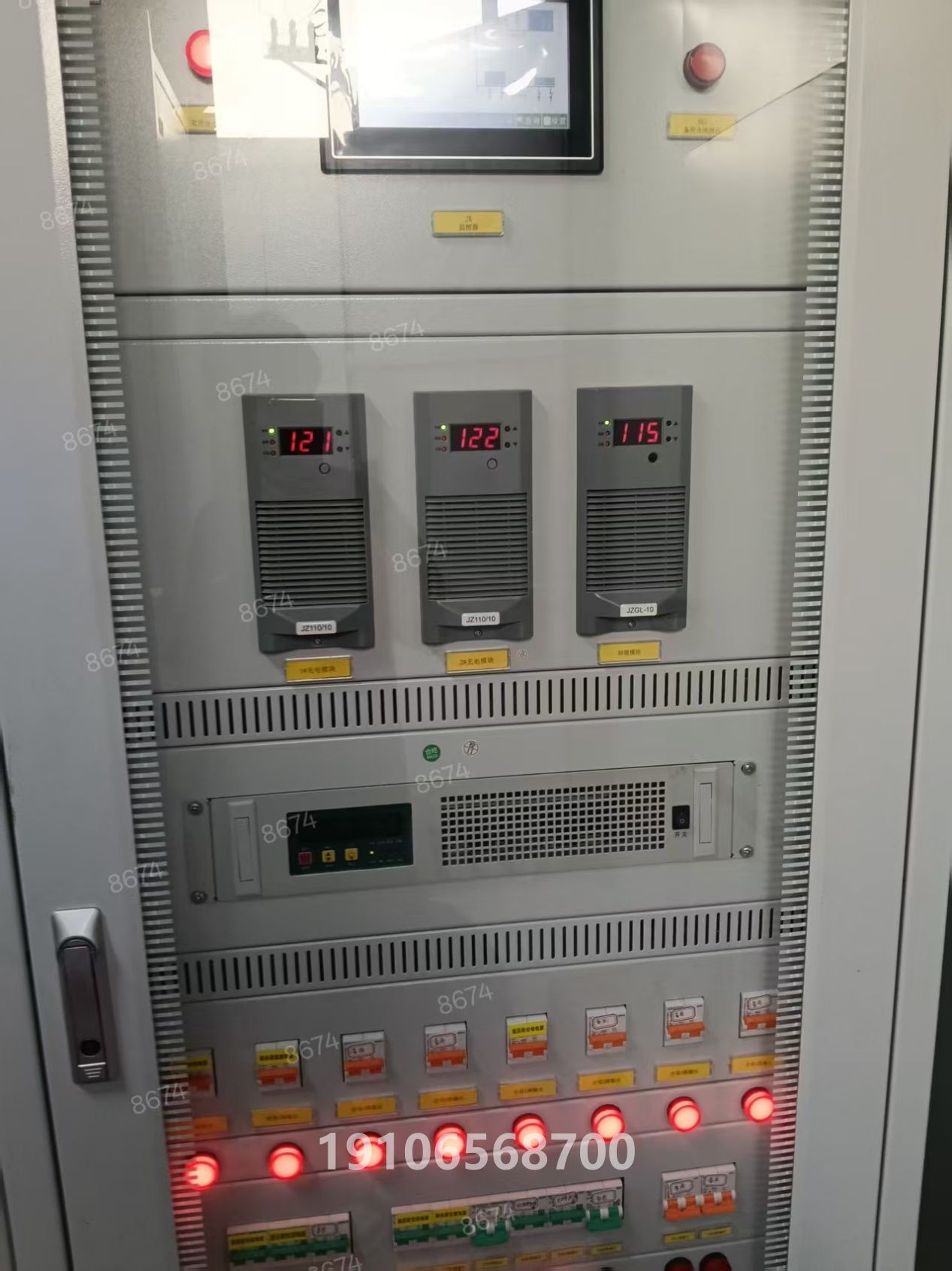

項目概況

淳安花豬分布式光伏發電項目位于浙江省杭州市淳安縣，于2026年7月首次啟動建設實施。項目以分布式光伏發電為核心，采用”花豬光伏”為項目名稱，配套部署了完整的智能測控、保護監控與通信管理系統，覆蓋從站內數據采集到調度通信的全鏈路功能。

項目采用領祺科技PBox系列通信管理設備與壹園YYB系列測控保護裝置相結合的技術方案，共計部署8套核心設備，構建了光伏電站安全并網運行的完整技術保障體系。

設備配置清單

項目現場部署的設備涵蓋了光伏電站運行所需的全部關鍵環節：

設備類別	設備名稱	型號	核心功能
箱變測控	壹園箱變測控裝置	YYB-300GS	箱式變電站數據采集與就地控制
線路保護	壹園線路保護測控裝置	YYB-9611	光伏線路故障保護與測控
電能監測	壹園電能質量在線監測裝置	YYB-8001T	電能質量實時在線監測
解列保護	壹園電網解列裝置	YYB-9681	電網異常工況下快速解列
防孤島	防孤島保護裝置	YYB-9683	防止非計劃孤島運行
電源協調	領祺分布式電源協調裝置	PBox6220-PQCT	分布式電源數據協調與轉發
通信服務	領祺通信服務器	PBox6220B	站內通信數據處理與轉發服務
通信管理	領祺通信管理機	PBox6217B	多協議轉換與通信管理

三階段并網調試

項目調試按照三個階段遞進實施，從站內通信鏈路打通到調度聯調驗證，每個階段在前一階段基礎上穩步推進，確保光伏電站安全可靠地完成并網。

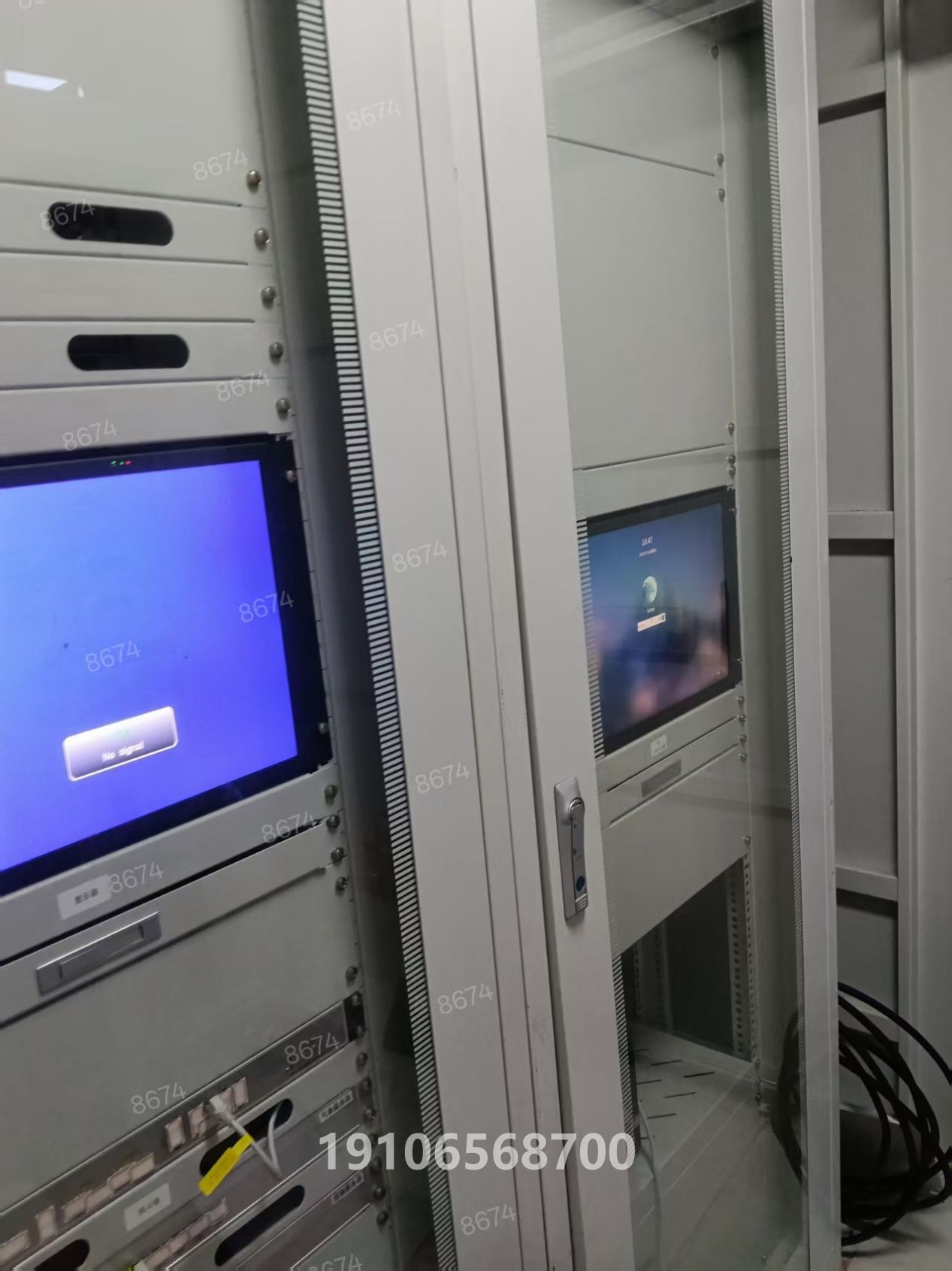

第一階段：站內通信與四遙聯調

第一階段聚焦于站內通信鏈路的建立與保護數據的采集轉發：

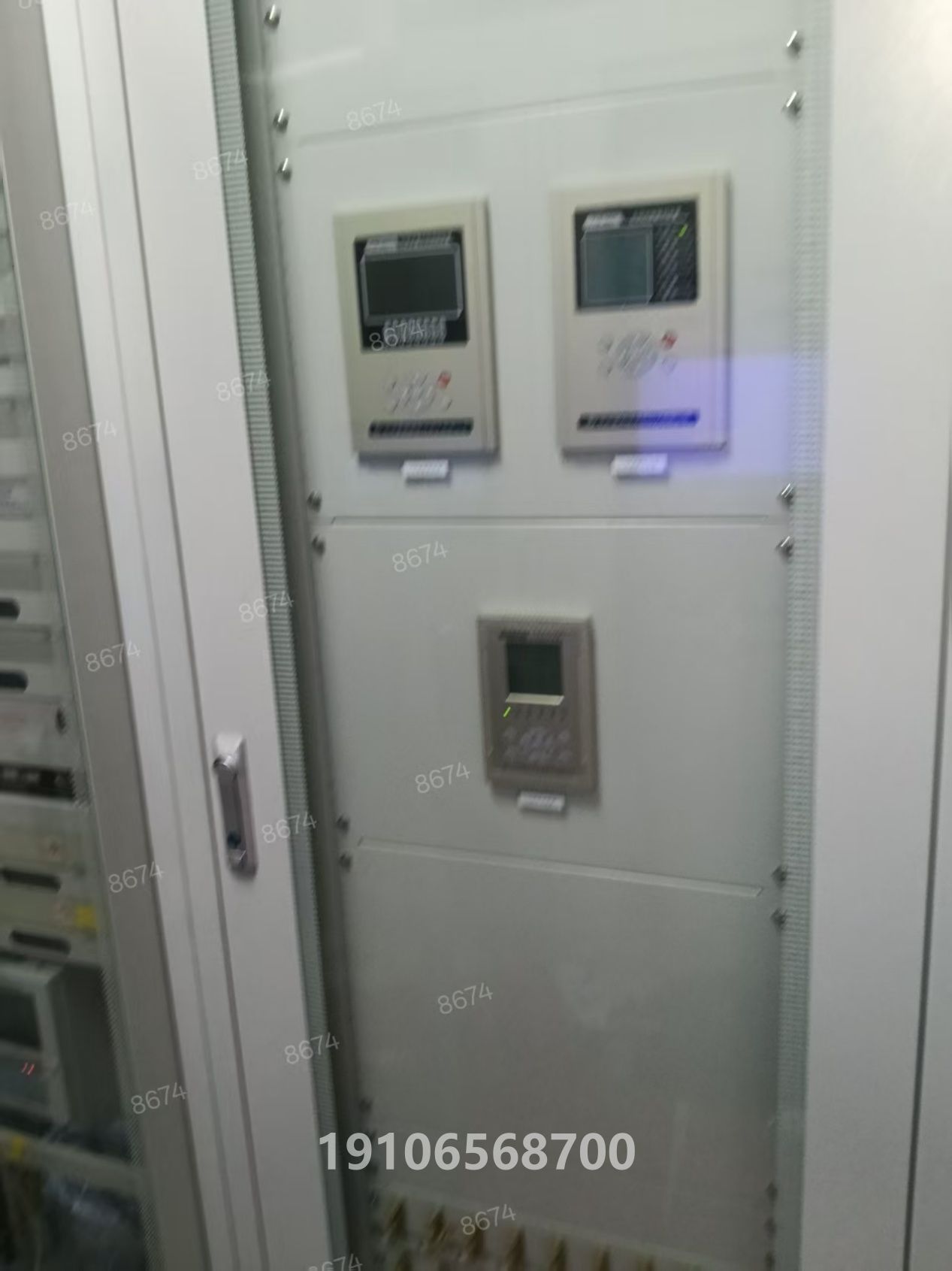

• 完成全站設備之間的通訊調通，建立各測控保護裝置與通信管理設備之間的可靠連接
• 采集站內保護裝置運行數據，獲取包括箱變測控、線路保護、電能質量監測等全部設備的實時信息
• 通過光電通信方式，利用領祺PBox6220-PQCT分布式電源協調裝置，經串口101規約將站內數據轉發至淳安地調
• 實現四遙功能（遙測、遙信、遙控、遙調），并與調度端完成并網前的聯調對點

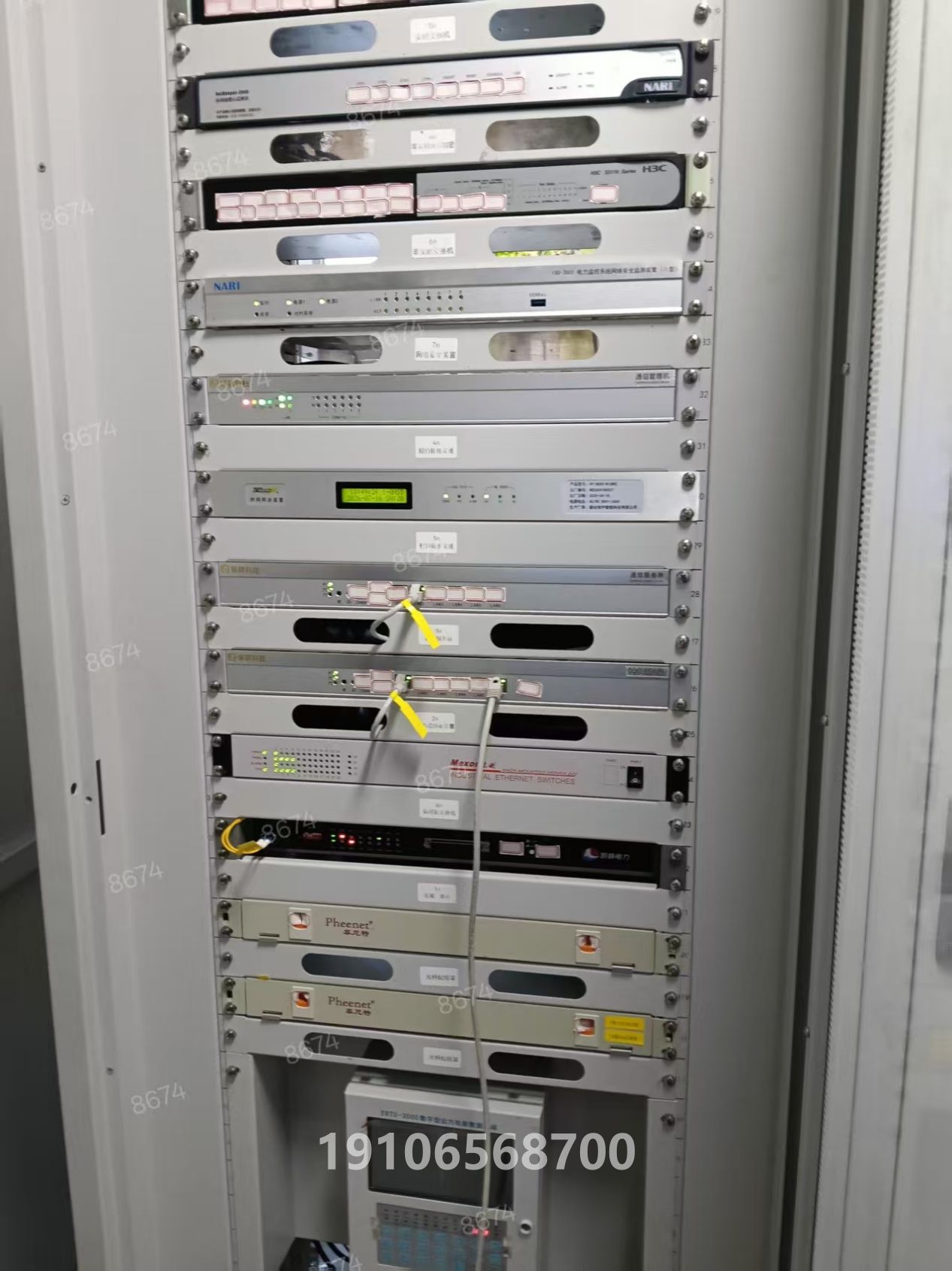

第二階段：逆變器數據采集與AGC配置

第二階段在電站并網后啟動，重點實現有功功率的自動調節與調度響應：

• 使用領祺規約轉換裝置采集逆變器的運行數據，包括有功功率、無功功率、運行狀態等關鍵參數
• 配置AGC（自動發電控制）功能，建立功率調節閉環
• 實現該光伏電站的可調功能，使電站具備根據電網調度指令自動調整發電出力的能力

第三階段：進線側調度聯調與功率驗證

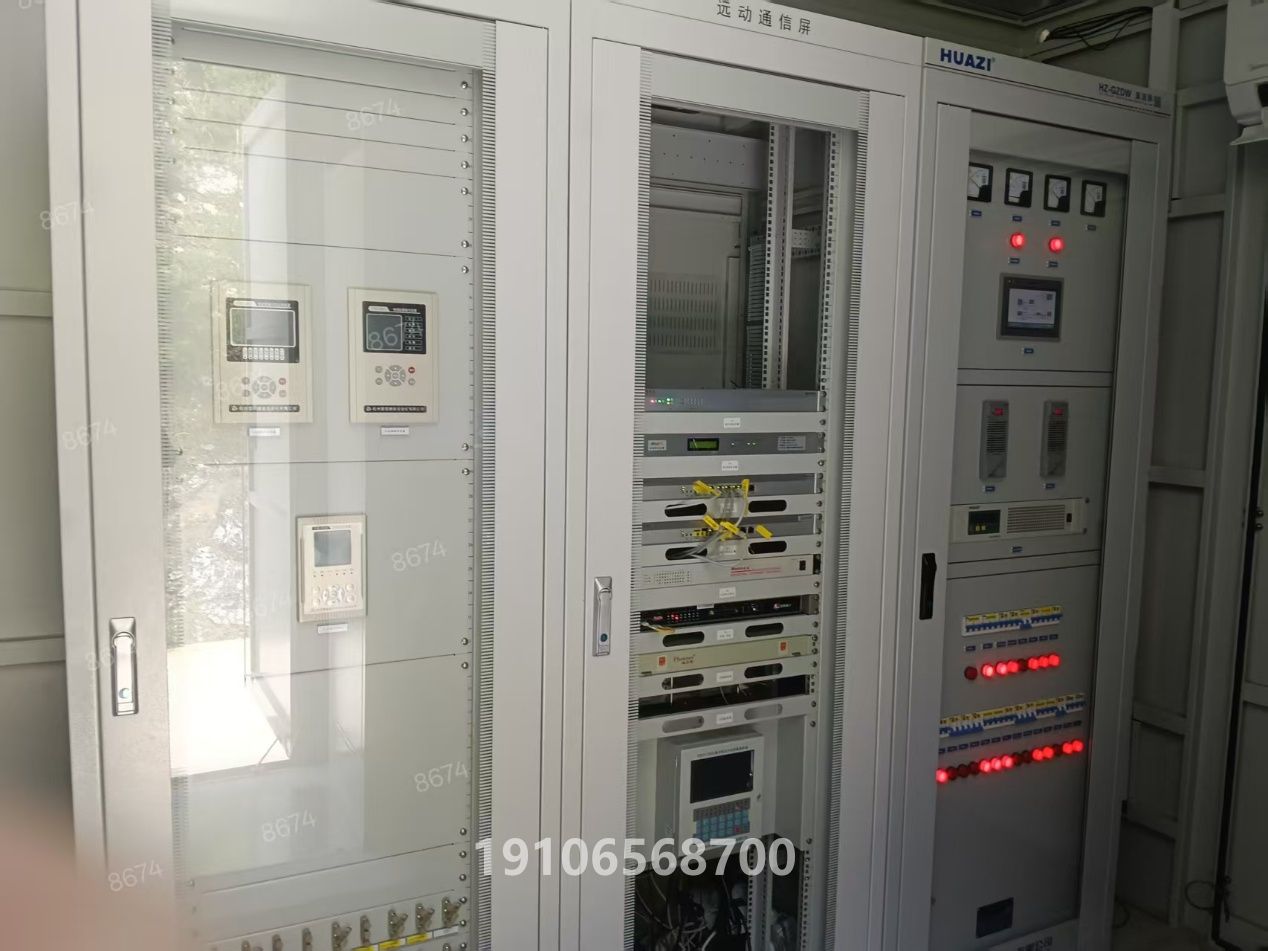

第三階段完成最終的調度聯調對點，驗證電站的發電功率遠程控制能力：

• 完成進線側與調度端的聯調對點，驗證通信鏈路與數據一致性
• 驗證調度端對該電站發電功率的遠程控制功能，確保指令下發與執行準確可靠
• 確認電站并網運行后能夠正常響應調度指令，參與電網功率平衡調節

技術方案特點

PBox與YYB系列協同配合

本項目將領祺PBox系列通信設備（PBox6220-PQCT、PBox6220B、PBox6217B）與壹園YYB系列測控保護裝置（YYB-300GS、YYB-9611、YYB-8001T、YYB-9681、YYB-9683）進行深度整合，形成從站內測控保護到調度通信管理的完整技術鏈條，各設備分工明確、協同高效。

三階段遞進式調試策略

調試方案遵循”站內通信→數據采集→調度聯調”的遞進邏輯，前一階段完成并通過驗證后再進入下一階段，有效降低了調試風險，提升了并網成功率。特別是通過串口101規約實現與地調的數據對接，確保了通信的標準化與可靠性。

AGC自動發電控制賦能調度響應

通過配置AGC功能，光伏電站從單純發電單元升級為可參與電網調度管理的有源節點，能夠根據調度指令實時調整有功功率輸出，滿足電網對分布式電源的調度管控要求。

FAQ

光伏電站并網調試為什么分三個階段？

光伏電站并網調試分三階段實施是為了降低調試風險：第一階段在站內完成通信鏈路和數據采集，確保設備層運行正常；第二階段在并網后接入逆變器數據并配置AGC功能；第三階段與調度端聯調驗證遠程控制能力。遞進式調試確保每個環節驗證通過后再推進下一環節。

PBox6220-PQCT分布式電源協調裝置的作用是什么？

PBox6220-PQCT是領祺科技的分布式電源協調裝置，主要負責采集站內各測控保護裝置的數據，通過標準通信規約（如串口101規約）將數據轉發至電網調度端，實現光伏電站與調度系統的數據互通和四遙功能。

什么是AGC自動發電控制？

AGC（Automatic Generation Control）即自動發電控制，是指根據電網調度下發的功率指令，自動調節發電設備的有功功率輸出。在分布式光伏電站中，AGC功能使電站能夠參與電網的功率平衡調節，滿足調度對分布式電源的管控要求。

防孤島保護裝置YYB-9683的作用是什么？

防孤島保護裝置YYB-9683用于檢測光伏電站是否處于非計劃孤島運行狀態。當電網發生故障導致光伏電站與主網斷開時，該裝置能夠快速檢測并切除光伏電站，防止非計劃孤島運行對設備和人員造成安全隱患。
