同林云電力數據轉發協議技術說明

一、項目概述

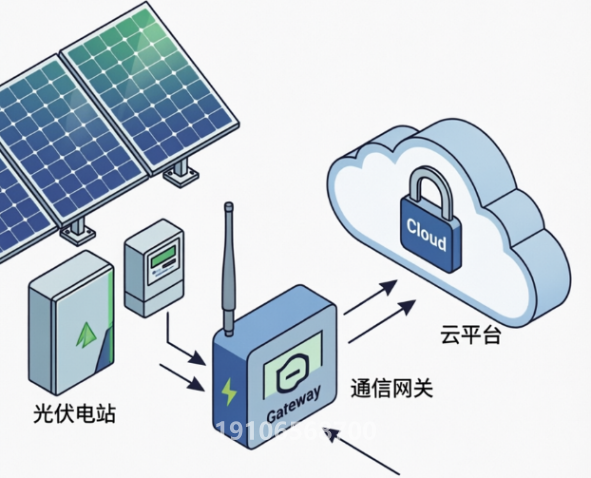

本協議用于將分布式電站的電力數據轉發至同林云平臺，實現電站數據的遠程監控與管理。協議支持班組就地設備的數據對接，通過安全的網絡通道將現場采集到的發電數據實時上傳到云端。

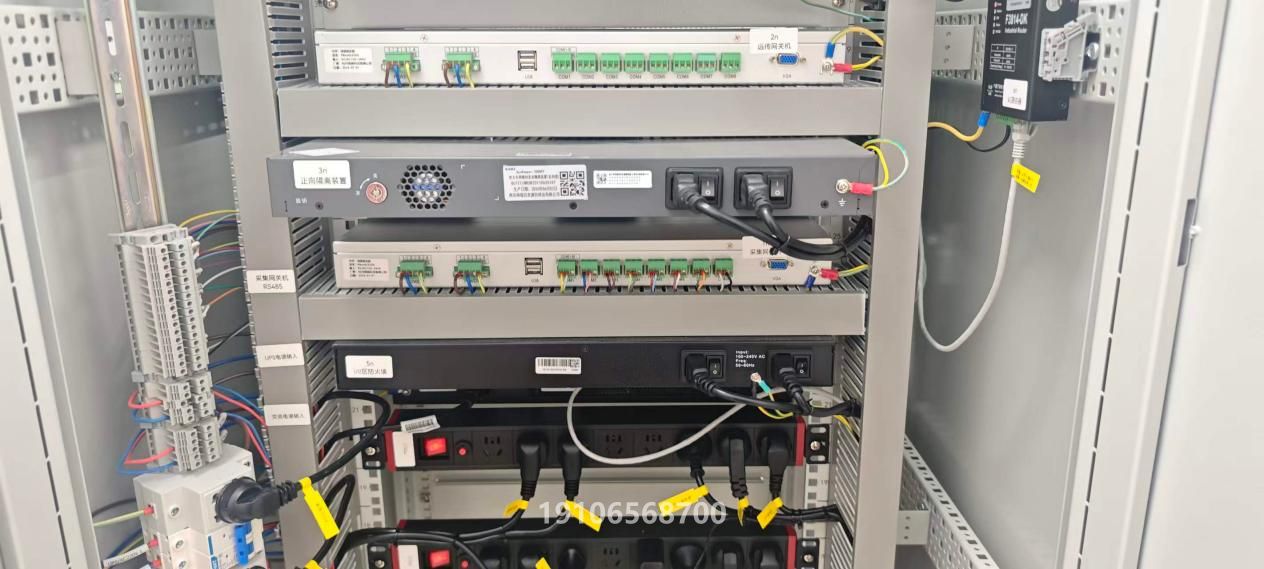

二、應用場景

本協議主要應用于光伏電站的數據采集與上傳場景。在分布式電站中，現場設備會實時采集發電相關的數據，包括發電量、上網電量等，本協議的核心作用是將這些數據自動上傳到同林云平臺。

對于擁有多個電站的企業來說，可以通過本協議將所有站點的數據統一匯總到同一個平臺，實現集中監控和管理，大幅提升運維效率。

上傳到平臺的數據還可以用于生成日報、周報、月報等統計報表，幫助管理人員分析電站的發電效率、設備運行狀態等，為決策提供數據支撐。

三、主要功能

身份認證機制：系統會自動向同林云平臺進行身份認證，獲取訪問權限。認證成功后會獲得一個有效的訪問令牌，令牌有效期為30分鐘，系統會在30分鐘后自動重新認證以保證連接持續有效。

定時數據上傳支持兩種模式：

模式	說明	適用場景
整點上傳模式	每小時的整點時刻自動上傳一次數據	需要按小時統計的場景
固定周期上傳模式	按照用戶設定的時間間隔上傳數據	需要更頻繁監控的場景

即時首次上傳：系統啟動后會立即執行第一次上傳，不必等待下一個整點或周期，確保數據及時上傳。

自動增量計算：系統會自動計算兩個上傳周期之間的發電量增量和上網電量增量，通過記錄上次上傳時的累計數值，每次上傳時自動計算差值，避免重復統計，確保數據準確性。

批量打包傳輸：為了提高傳輸效率，系統會將多個設備的數據打包后一起上傳，每次最多可以打包100個數據點，當數據量超過限制時，會自動分成多個包依次發送。

智能重試機制：當網絡不穩定或服務器暫時不可用時，系統會自動進行重試，重試采用指數退避策略，即每次重試的間隔時間會逐漸增加，最長可達100秒，避免對服務器造成過大壓力。

心跳保活：系統會每分鐘在通道監測發送一次心跳信息，表明服務正常運行。如果發生時間更改導致錯過整點，超過一小時沒有成功上傳數據，系統會自動觸發補償機制，確保不會遺漏數據。

四、協議特點

• HTTPS加密傳輸：本協議采用HTTPS加密傳輸，確保數據在網絡傳輸過程中的安全性
• 密鑰認證：通過密鑰認證機制，只有授權的設備才能訪問平臺，訪問令牌會定期自動刷新，避免令牌過期帶來的安全風險
• 主備雙鏈路：協議支持主備雙鏈路，當主鏈路故障時可以自動切換到備用鏈路，數據上傳失敗后會自動重試，確保數據最終能夠送達
• 增量傳輸：差量傳輸機制減少了網絡請求次數，提高了傳輸效率
• 靈活上傳周期：用戶可以根據實際需求選擇整點上傳或固定周期上傳模式，上傳周期可以靈活設置，從1分鐘到1小時
• 自動時間戳：每次上傳都會攜帶準確的時間戳，便于數據追溯和分析
• 去重機制：系統會記錄每個設備的發送狀態，確保數據不會重復上傳或遺漏

五、數據內容

系統上傳的數據包含以下核心指標：

數據項	說明	單位
累計發電量	從電站投運以來的總發電量	千瓦時（kWh）
發電增量	本次上傳周期內新增的發電量	千瓦時（kWh）
上網累計電量	輸送到電網的總電量	千瓦時（kWh）
上網增量	本次上傳周期內新增的上網電量	千瓦時（kWh）
裝機容量	電站的總裝機功率	千瓦（kW）
等效時長	本次上傳周期的時間長度	小時

六、注意事項

使用本協議時需確保：

1. 設備能夠正常訪問同林云平臺的服務器地址，網絡防火墻需要開放HTTPS端口
2. 設備的系統時間需要與實際時間保持一致，否則會影響數據的時間戳準確性
3. 需要正確配置授權地址、數據上傳地址、應用密鑰等參數，否則無法完成認證和數據上傳
4. 設備的測點描述需要按照平臺規定的物模型名稱填寫，否則平臺無法正確識別數據
5. 首次上傳時，由于沒有歷史數據作為參考，增量數據會顯示為0，這是正常現象

七、支持設備信息

項目	詳情
CPU架構	x86 / Cortex-A7 / Cortex-A53 / Cortex-A9
系統版本	GNU/Linux 4.1.15
運行時長	7×24小時連續穩定運行

核心能力：

1. 本機型配置方式，可簡單將所需的現場數據轉發給主站
2. 支持多種協議：支持Modbus RTU、DL/T 645-2007、DL/T 6845-2017、IEC 60870系列等協議
3. 支持多路采集轉發
4. 7×24小時連續穩定運行

FAQ

Q1：同林云電力數據轉發協議支持哪些通訊協議？

A：該協議支持Modbus RTU、DL/T 645-2007、DL/T 6845-2017、IEC 60870系列等多種主流工業通訊協議，可對接不同廠家的現場設備。

Q2：數據上傳失敗時系統如何處理？

A：系統采用指數退避策略自動重試，重試間隔最長可達100秒。同時支持主備雙鏈路切換，當主鏈路故障時自動切換至備用鏈路，確保數據最終送達。超過一小時未成功上傳時還會觸發補償機制。

Q3：上傳周期可以靈活設置嗎？

A：可以。系統支持整點上傳和固定周期上傳兩種模式，固定周期模式可設置從1分鐘到1小時的任意間隔，用戶可根據實際監控需求靈活選擇。

Q4：系統如何保證數據安全性？

A：采用HTTPS加密傳輸確保數據安全，通過密鑰認證機制限制只有授權設備才能訪問平臺，訪問令牌每30分鐘自動刷新，避免令牌過期風險。

Q5：首次上傳時增量數據為什么顯示為0？

A：首次上傳時由于沒有歷史數據作為參考基準，增量數據會顯示為0，這是正?，F(xiàn)象。后續上傳周期將自動計算準確的增量值。
